ヘッドレスMacにダミーVGA/HDMIアダプタを接続するとフル解像度が使用できたり、リモート接続時のレスポンスが上がるようなので調べてみた。

スポンサーリンク

 Macでリモートデスクトップや画面共有(VNC)を使う場合、ヘッドレスMacの場合はダミーアダプタ(Dongle)を付けたほうがレスポンスやレンダリング速度が上がるようなので実際に調べてみました。詳細は以下から。

 ヘッドレスMacとはMac miniやMac Proをディスプレイ無しの状態でリモート接続して使用することですが、このディスプレイが接続されていない状態のMacとディスプレイありのMacではリモート接続時のレスポンスやレンダリング速度が違うそうです。


Headless-Mac-Dummy-VGA-Dongle
[A NEW MONITOR FOR A HEADLESS MAC – takitapart]

 この話題はMac miniのホスティングサービスを行っている「Mac mini Colocationb.hatena」のブログで去年から取り上げられており、「ヘッドレスMac miniには”VGA dummy dongle”を接続すると、MacはビデオドライバーをロードしてGPUの性能をフルに使用できる」というものです。

引用:A dummy dongle mimics a monitor being attached to a Mac. It will force a Mac to load the video driver and take full advantage of the GPU. We’ve been connecting these for years for those customers who use video intensive servers, or those who run a linux build that won’t boot headless. And now it turns out that Chrome (as well as other browsers) can really benefit from the video driver being loaded as well.

[Build a Dummy Dongle for a headless Mac mini – macminicolo blog]

1.VGAダミーアダプタの作り方

 ダミーVGAアダプタの作り方は、Mini DisplayPort – VGAアダプタのVGA端子側[1:RED][2:GREEN][3:BLUE]ピンを[6:RED_RTN][7:GREEN_RTN][8:BLUE_RTN]ピンと50~150Ωの抵抗でつないで、後はヘッドレスMac miniのMini DisplayPortに接続するだけです(Red, Green, Blueいずれか1つで可能です)。


VGA-Dummy-miniDP-VGA-Adapter
[How To Make a VGA Dummy Plug – Geek 3D]

定格なら75Ωだそうですので、近くにない場合は秋月電子あたりで購入して下さい。

2.実験環境

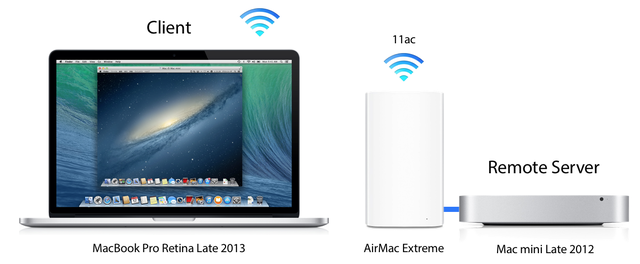

実験環境は
・VNCサーバー :Mac mini Late 2012 (MD388J/A)

・VNCクライアント:MacBook Pro Retina  Late 2013 (ME864J/A)

・AP:AirMac Extreme ME918J/A
で、MB Pro RetinaからローカルネットワークでMac miniに画面共有(VNC)接続しています。 


Mac-mini-Dummy-benchmark-Discription

*実験環境一式借り物なので、お借りしたMac mini Late 2012(MD388 J/A)がOS X 10.8.5 Mountain Lionとなってしまっていますが、OS X 10.9 Mavericksでも「1980×1080 接続出来なかった」という報告[1, 2]が上がっているので多分同じだと思います。

3.解像度の変更

 解像度の変更は旧Mac mini(with Linux)でも検証[1, 2]されていた通り、ダミーVGAアダプタを接続するだけで1920x1080pix 60Hzまで変更することが可能になります。


Dummy-VGA-Adapter-Change-Resolution-Mac-mini

3.ベンチマーク1

 まずXbenchでGPU関係のベンチマーク(Quartz Graphics, OpenGL Test)を行ってみたところ、ダミーVGAアダプタを接続した場合の方が非接続時よりOpenGLのスコアが上昇し、トータルスコアも上で、メニューバーも半透明の視覚効果がかかっているのが分かります。


Dummy-VGA-Xbench-GPU-Test-Score2

3.ベンチマーク2

 次に、ブラウザのレスポンスを測定できるGoogleの「Web Latency Benchmarkb.hatena」を使用してSafariのレスポンスを測定してみたところ、ダミーVGAアダプタ在りの場合はScore 6.7でコンプリートしましたが、なしの場合は以下の様に[Native refrence]テストで止まってしまいます。


Latency-Benchmark-test-Headless-Mac-Dummy-VGA


*テスト出来た[Keydown latency]、[Scroll latency]もダミーVGAアダプタ無しのほうがスコアが悪いので、この辺が@brianstuckさんが指摘していた点だと思います。

おまけ

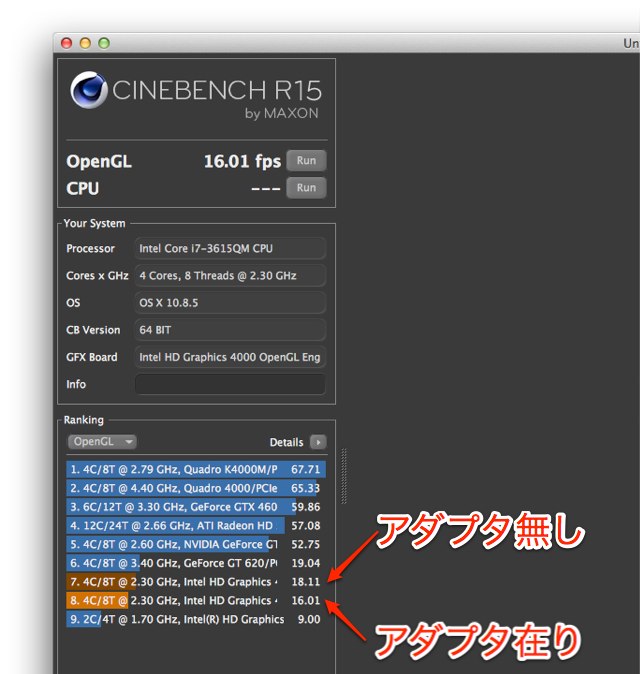

 「グラフィック周りならCINEBENCHのスコアも上がるかな?」っと思い試したところ、ダミーVGAアダプタ無しの方が18.11fps, ダミーVGAアダプタ在りの方が16.01fpsという結果が出ましたが、アダプタ無しの方はレンダリング画像が現れず(在りの方はクライアント側にも表示される)このスコアなので多分あてにならないと思います。


CINEBENCH-Dummy-VGA-Adapter-Test2

 また、USのAmazonでは「Mini DisplayPort – VGAアダプタは共有のThunderboltポートを塞いでしまうため不便だ。」っということでHDMI側をダミーとして使用する「CompuLab Display Emulator (fit-Headless) $15」という商品も発売されており、ヘッドレスMac mini Serverユーザーのレビューが多数書き込まれているのでそちらもどうぞ。


Display-Emulator-fit-Headless-Hero
