 iFixitがtvOSを採用した新しいApple TVの分解レポートを公開しています。詳細は以下から。


AppleTV-A8-Hero2


Apple TV 4G

 iFixitが11月に発売予定のtvOSを採用した新しいApple TVの分解レポートを公開しています。新しいApple TVは旧Apple TVと比較してサイズが12mm大きくなっていますが、この筐体の大部分はヒートシンクが占めており、このヒートシンク(および電磁シールド)はアップグレードされたAppleデュアルコアA8チップおよび12V/0.917A電源ユニット(第3世代Apple TVは3.4V/1.75A)を包み込むように配置されているようです。


4G-Apple-TV-heat-shink2
4G-Apple-TV-heat-shink

Last to come out of the box: a great big chunky heat sink with a cute little power supply board tucked away inside.

The redesigned power supply is rated at 12V at 0.917A. Compare that to the 3rd-gen Apple TV’s main reactor, which pumped out 3.4V at 1.75A.

[Apple TV 4th Generation Teardown – iFixit]

 また、面白いことにAppleがMacBookiPhoneなどで多用するロジックボードと電源ユニットを接続する(フレキシブル)ケーブルが利用されておらず、iFixitではロジックボードと電源ユニットを固定しているネジ(screw post)を介して電源が供給されているようだと分析しています。

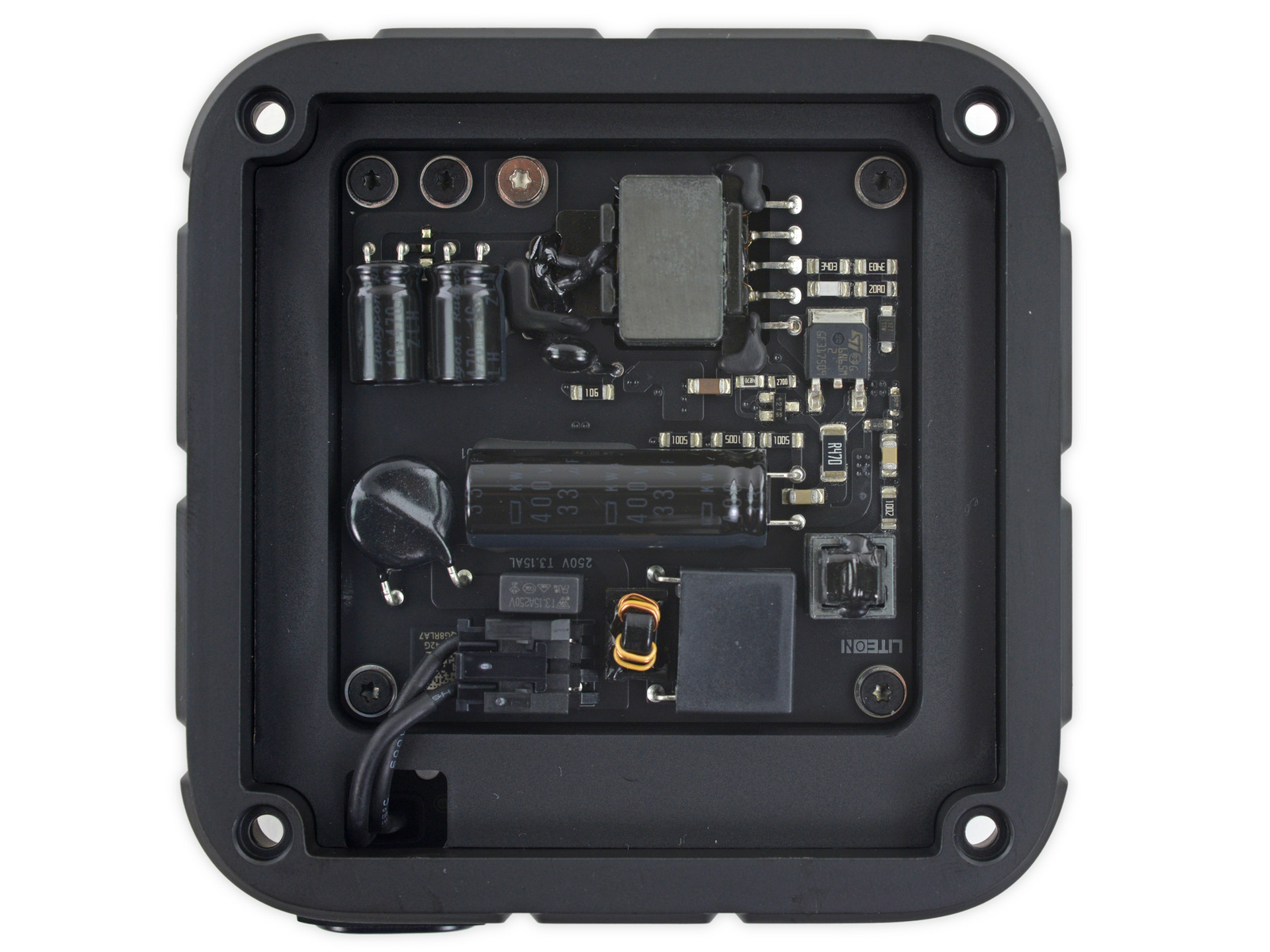

4G-Apple-TV-Power-Supply

We noticed a distinct lack of cables connecting the power supply to the logic board. We’re theorizing the power is either transmitted by magic, or through the heat sink screw posts.

[Apple TV 4th Generation Teardown – iFixit]

 iFixitが手に入れたApple TVは32GBモデルで、SK Hynix製の32GB NAND Flashが採用されており、CPUは既に発表された通りAppleデュアルコアA8チップ、メモリは2GB LPDDR 3 SDRAMが搭載されているそうです。

  • CPU:Apple A8 APL1011 SoC
  • メモリ:SK Hynix H9CKNNNBKTBRWR-NTH 2 GB LPDDR3 SDRAM
  • ストレージ:SK Hynix H2JTEG8VD1BMR 32 GB NAND Flash
  • Wi-Fiモジュール:Universal Scientific Industrial 339S00045 Wi-Fi module
  • LANおよびUSBコントローラー:SMSC LAN9730 USB 2.0 to 10/100 Ethernet controller

Siri Remote

 第4世代Apple TVに付属しているSiri RemoteはタッチセンサーにiPhone 5s/5c やiPad Airと同じ”Broadcom BCM5976C1KUB6G“、プロセッサはARM Cortex-M3 MCU、BluetoothチップはBluetooth 4.0 LE対応の”CSR (Qualcomm) CSR1010”を採用。


1st-Siri-Remote

With Bluetooth 4.0, the new Remote doesn’t need direct line-of-sight with your TV.

[Apple TV 4th Generation Teardown – iFixit]

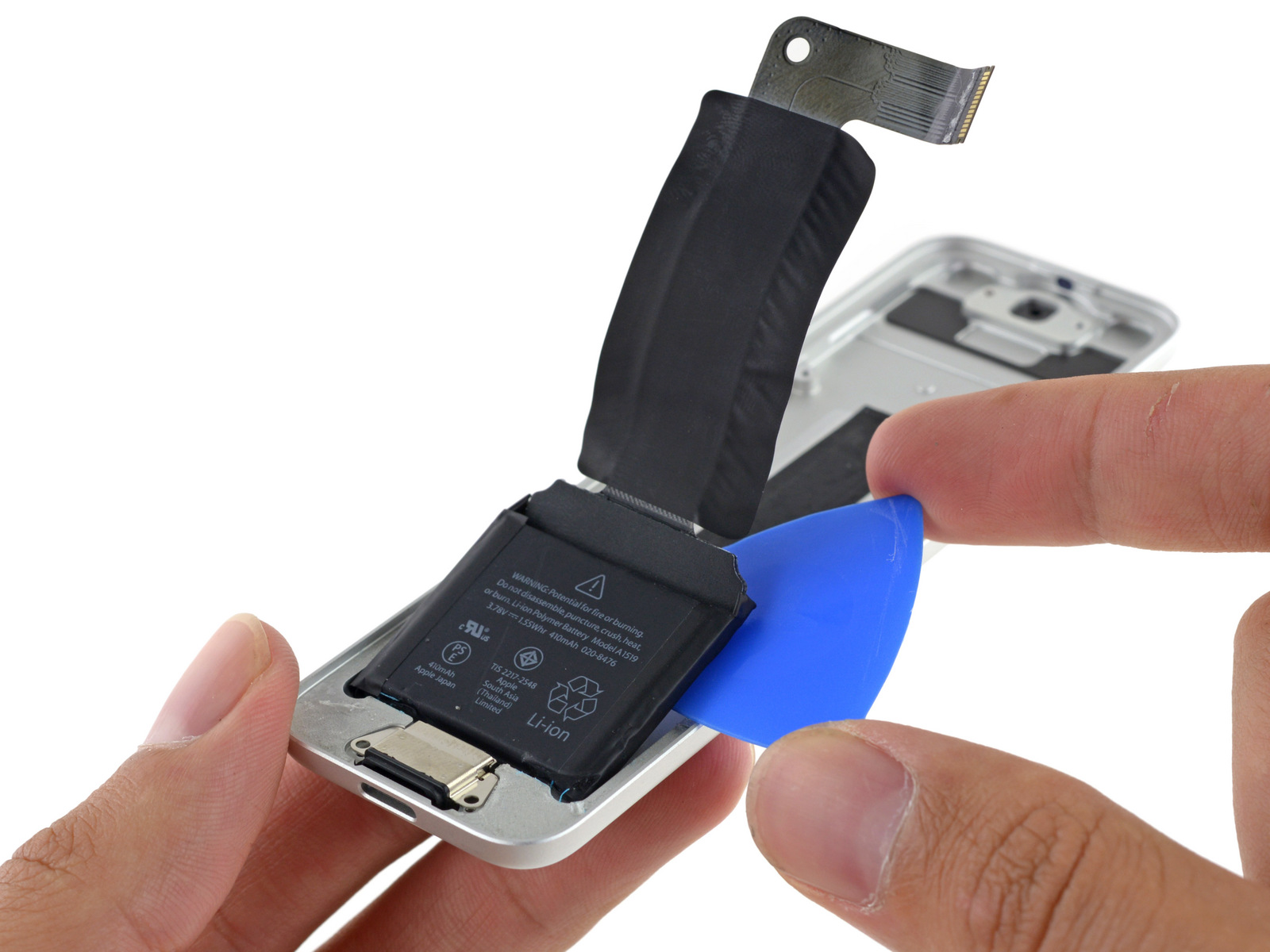

 バッテリー容量は410mAh(Model A1519)で、LightningコネクタはiPadと違いロジックボードにハンダ付けされておらず、ZIFコネクタおよびバッテリーに接続されているため交換も容易になっているようです。


1st-Siri-Remote-battery

Look at that! A ZIF connected Lightning port cable.
While we’ve never been a fan of soldered-on batteries, at least the Lightning port isn’t soldered to the logic board!

[Apple TV 4th Generation Teardown – iFixit]

 iFixitでは第4世代Apple TVはMacBook (Retina, 12-inch, Early 2015)のように星ネジやボンドなどが利用されておらず、ボトムケースが開けられ、Torx screwさえあれば分解は容易だとして修復性”Repairability”を10段階中 比較的簡単な8と設定しています。



Apple TV (4th Generation) Repairability: 8 out of 10 (10 is easiest to repair).[…]
Standard Torx screws used throughout, nothing proprietary.

[Apple TV 4th Generation Teardown – iFixit]

 iFixitでは更に詳しい分解レポートを公開しているので、興味がある方はiFixitの公式サイトへどうぞ。
