 MacStadiumがMac mini Late 2014のメンテナンスをするために分解手順をYouTubeで配信しています。詳細は以下から。


MacStadium-Hero


 MacStadumはMac miniのホスティングサービスを提供するアメリカの会社ですが、新たに発売されたMac mini Late 2014の分解手順をYouTubeで公開しています。


Mac mini 2014 Tear-Down

 手順を追っていくと、

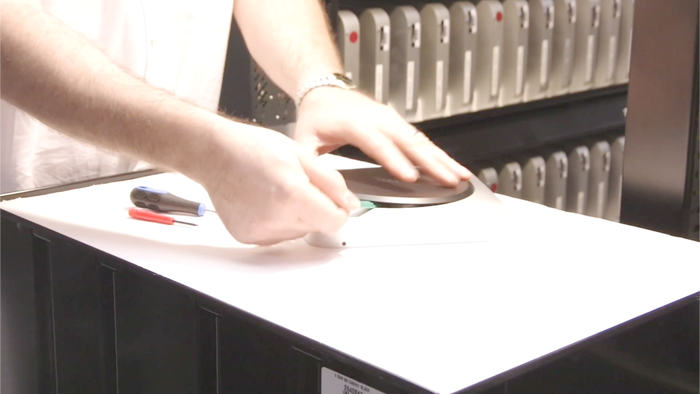

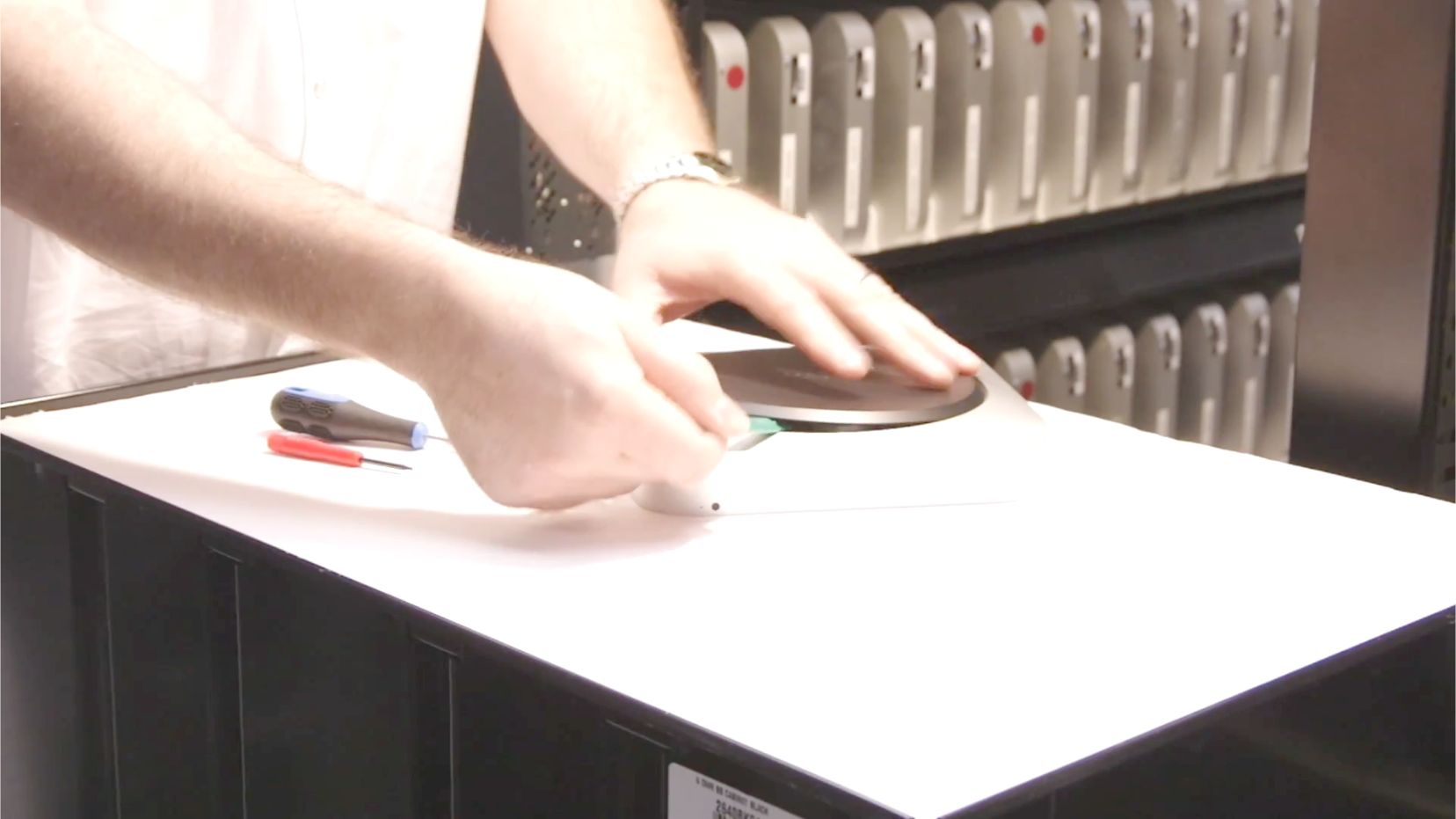

1.まず底面カバー先が鋭いプラスチック(Pry Tool)を使い持ち上げる。


01-Mac-mini-Late2014-Tear-Down

2.6つのT6とT6 Security(TR6)ネジを外してアンテナが付いたカバーを開ける。


02-Mac-mini-Late2014-Tear-Down

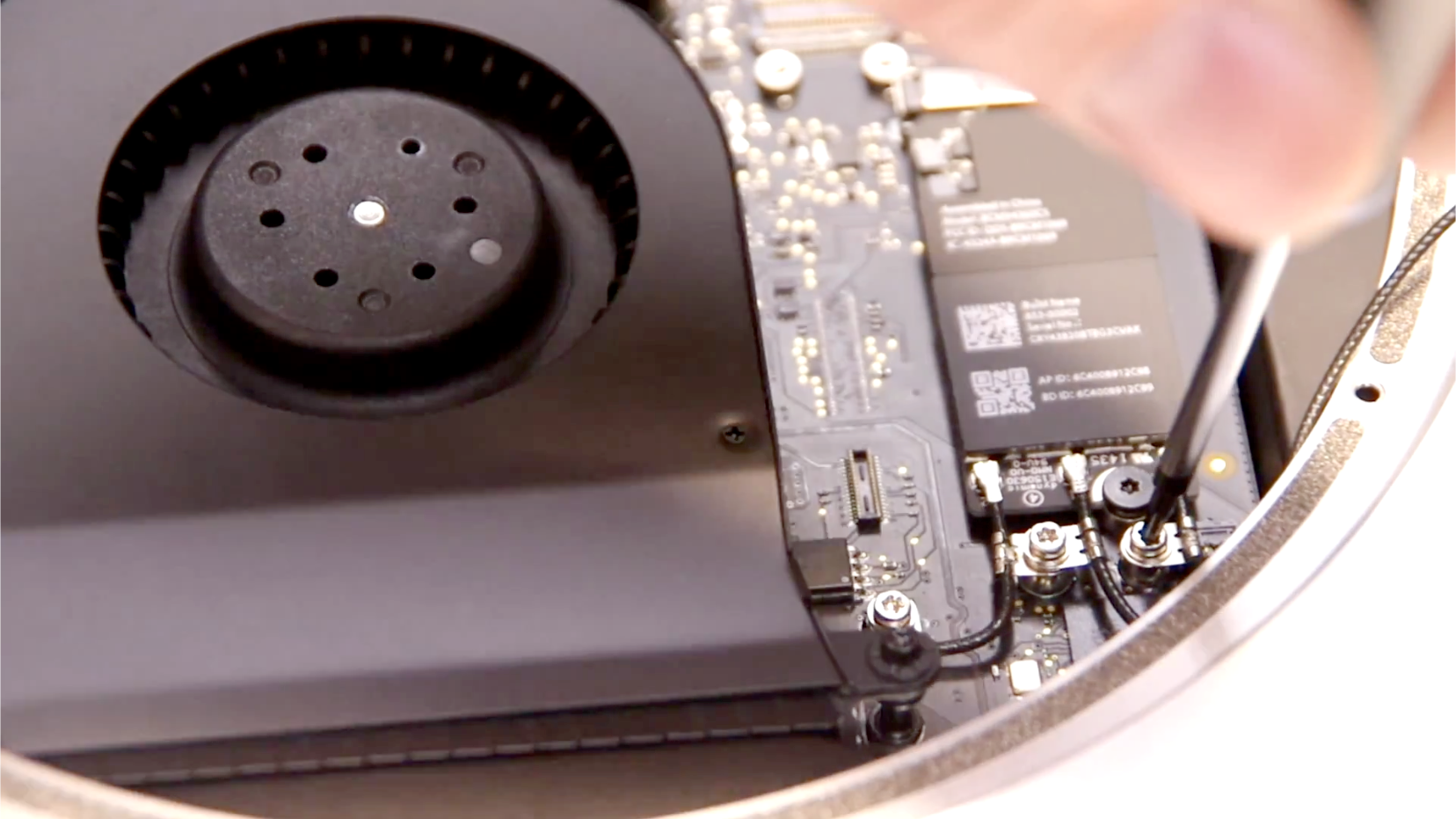

3.アンテナが付いたカバーとマザーボード(AirMac)とのコネクタをT6ドライバーで外す。


03-Mac-mini-Late2014-Tear-Down

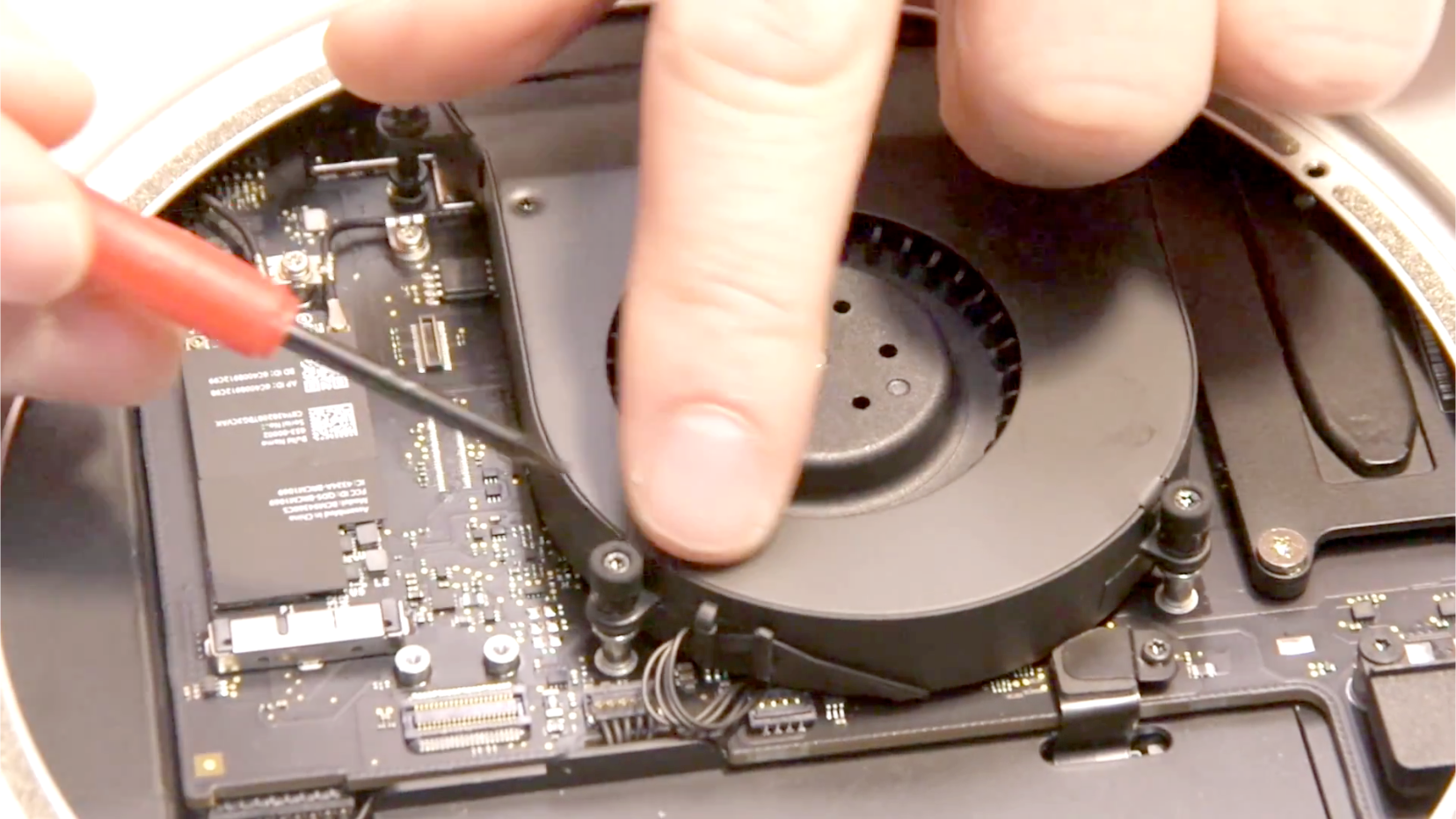

4.クーリングファンについた3つのT6ネジを外し、ファンの電源ケーブルをマザーボードから抜いてファン本体を外す。


04-Mac-mini-Late2014-Tear-Down

5.マザーボードとHDD(ストレージ)マウンタを固定している2本のT6ネジを外す(1本はネジがマザーボードの下にあり見えませんが穴が開いてます)。


05-Mac-mini-Late2014-Tear-Down

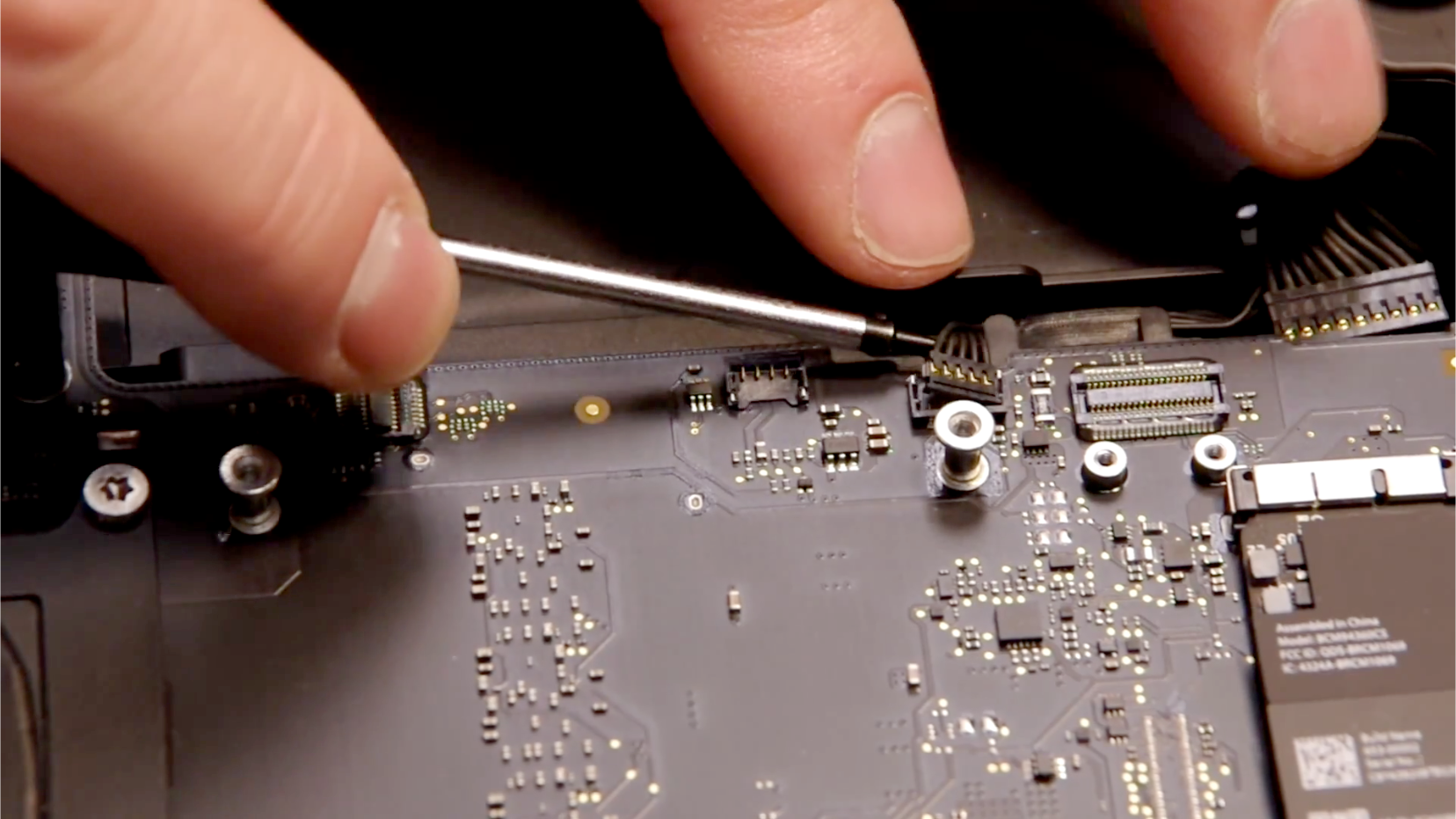

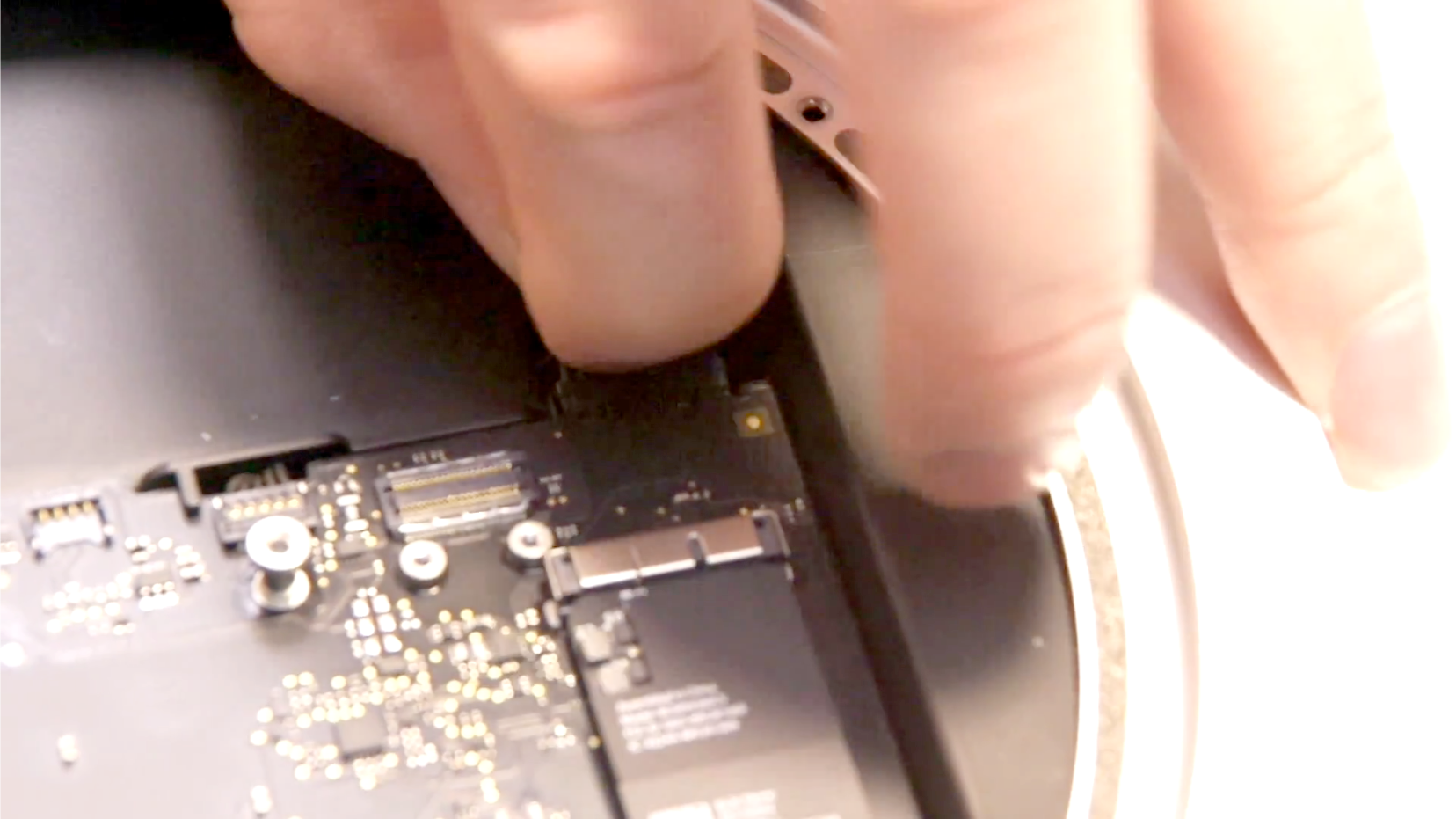

6.ネジを外し終わったら、マザーボードに接続されている電源ユニットからのケーブルとHDD(ストレージ)のケーブルを爪を使って外す。


06-Mac-mini-Late2014-Tear-Down

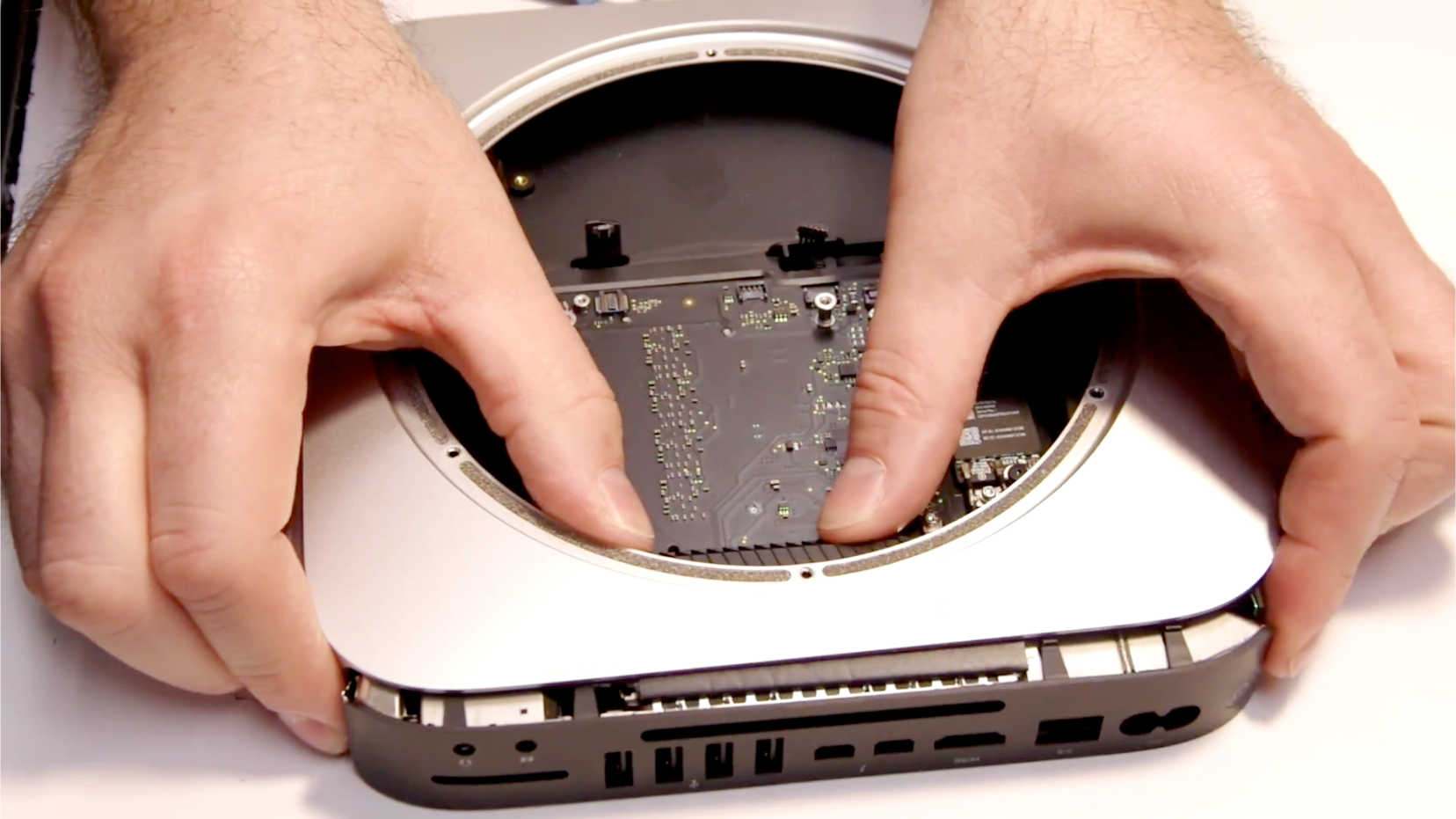

7.両手でMac miniの筐体を包み込み、ヒートシンクを押してちょっとだけマザーボードを外に出す。この時、一気に引き抜くとマザーボードとつながっているHDDの電源ケーブルを破損するので注意。


08-Mac-mini-Late2014-Tear-Down

8.マザーボードを少し前に出すことでHDD電源ケーブルが外れる位置まで出るので、このケーブルを外す。


07-Mac-mini-Late2014-Tear-Down

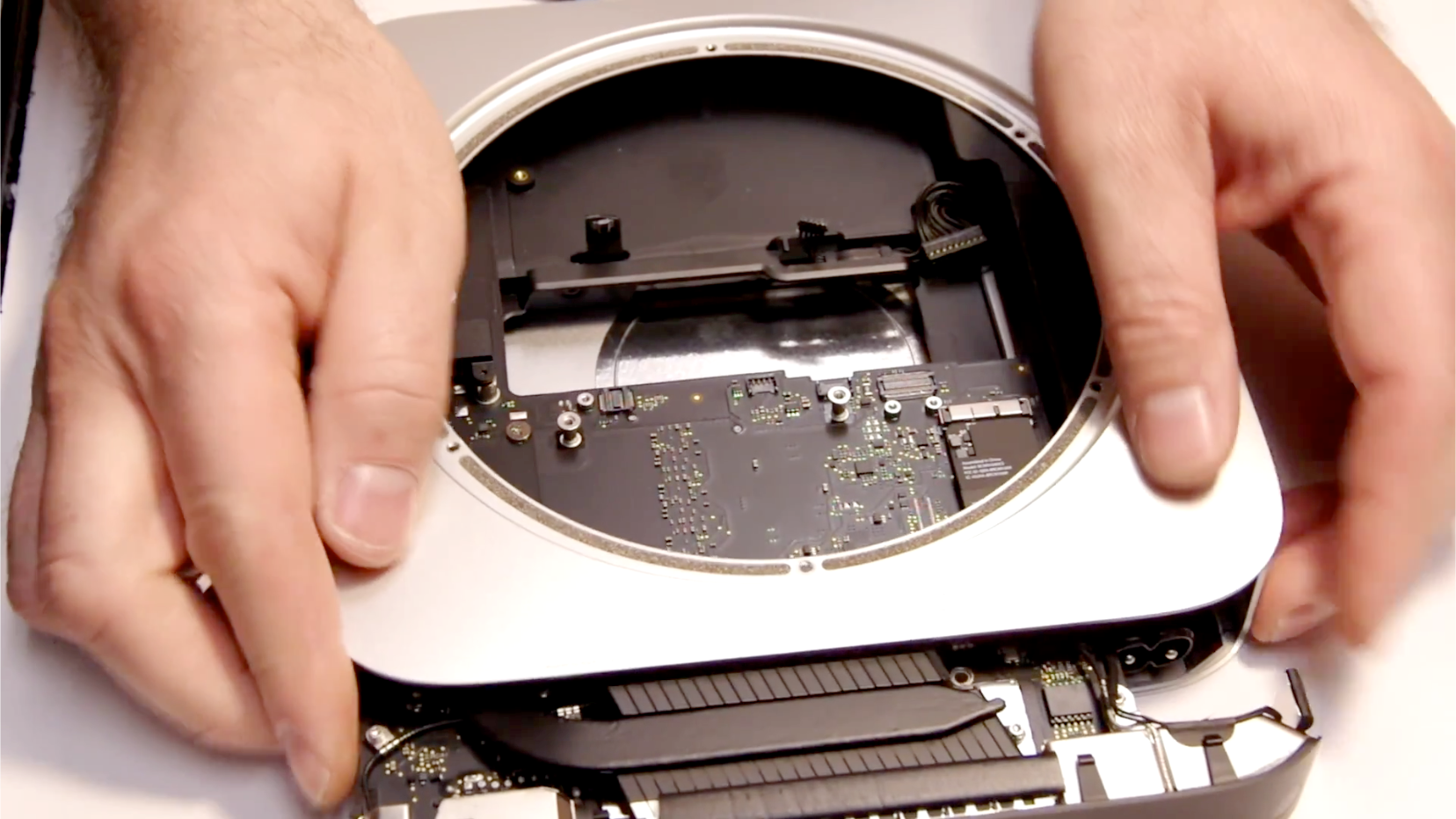

9.マザーボードにつながっている3本のコネクタ(HDD/電源ユニット)が外れていることと、マザーボードの下にあるHDDマウンタとを固定しているネジが外れていることを確認し、Mac miniのマザーボードを背面にスライドし抜き出す。


11-Mac-mini-Late2014-Tear-Down

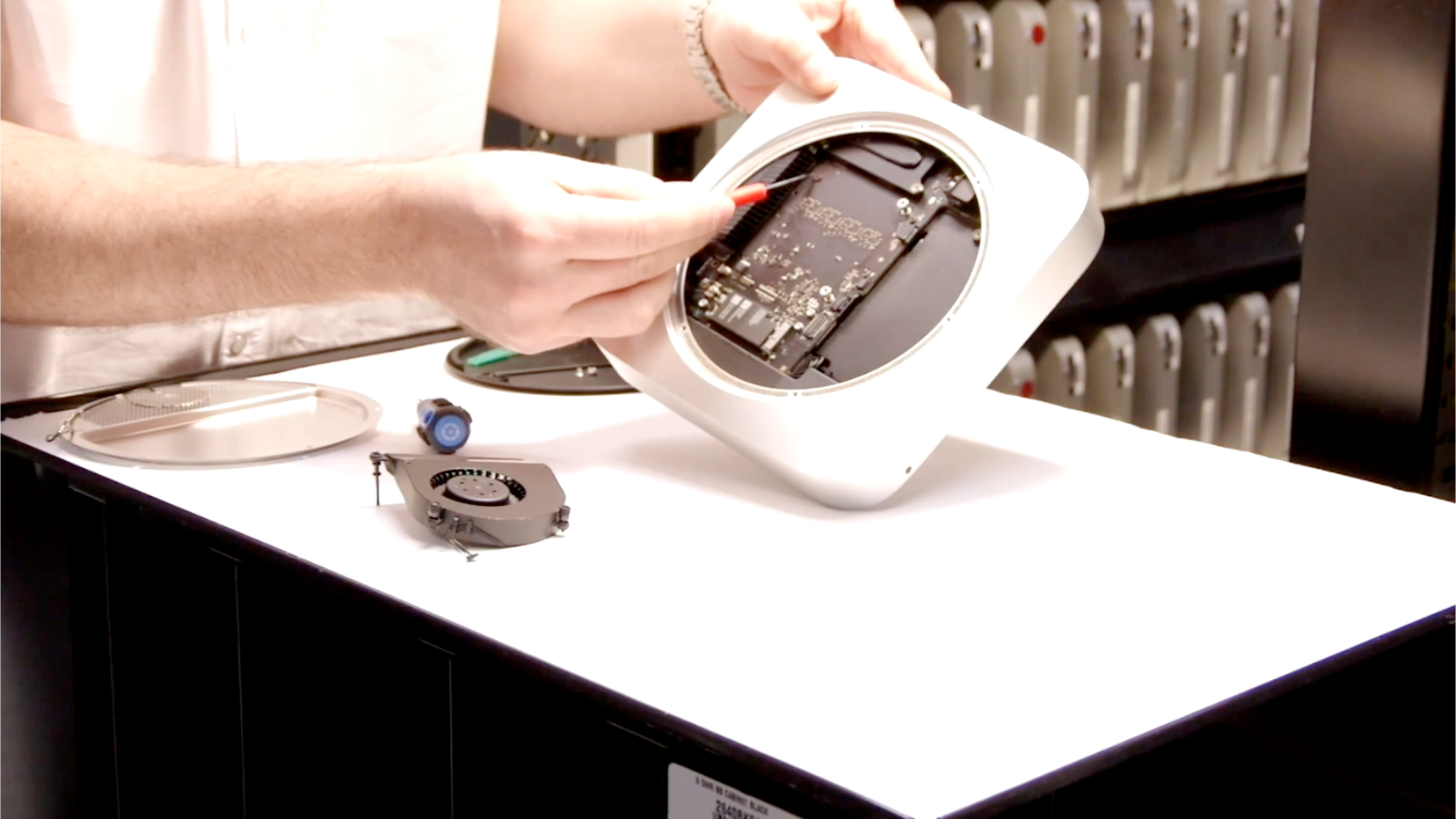

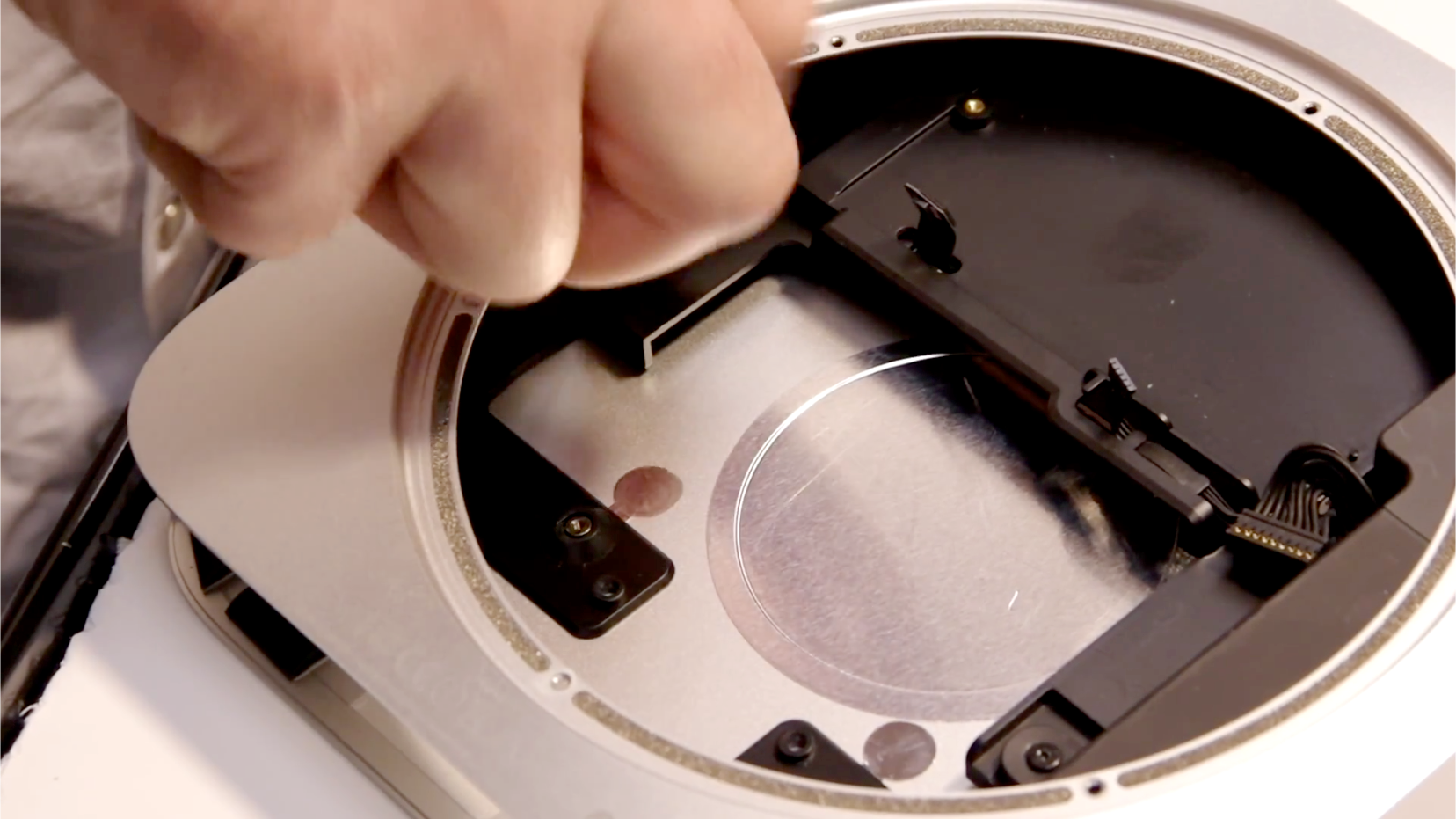

10.Mac miniの筐体とHDDマウンタを固定してあるネジ2つを外す。


09-Mac-mini-Late2014-Tear-Down

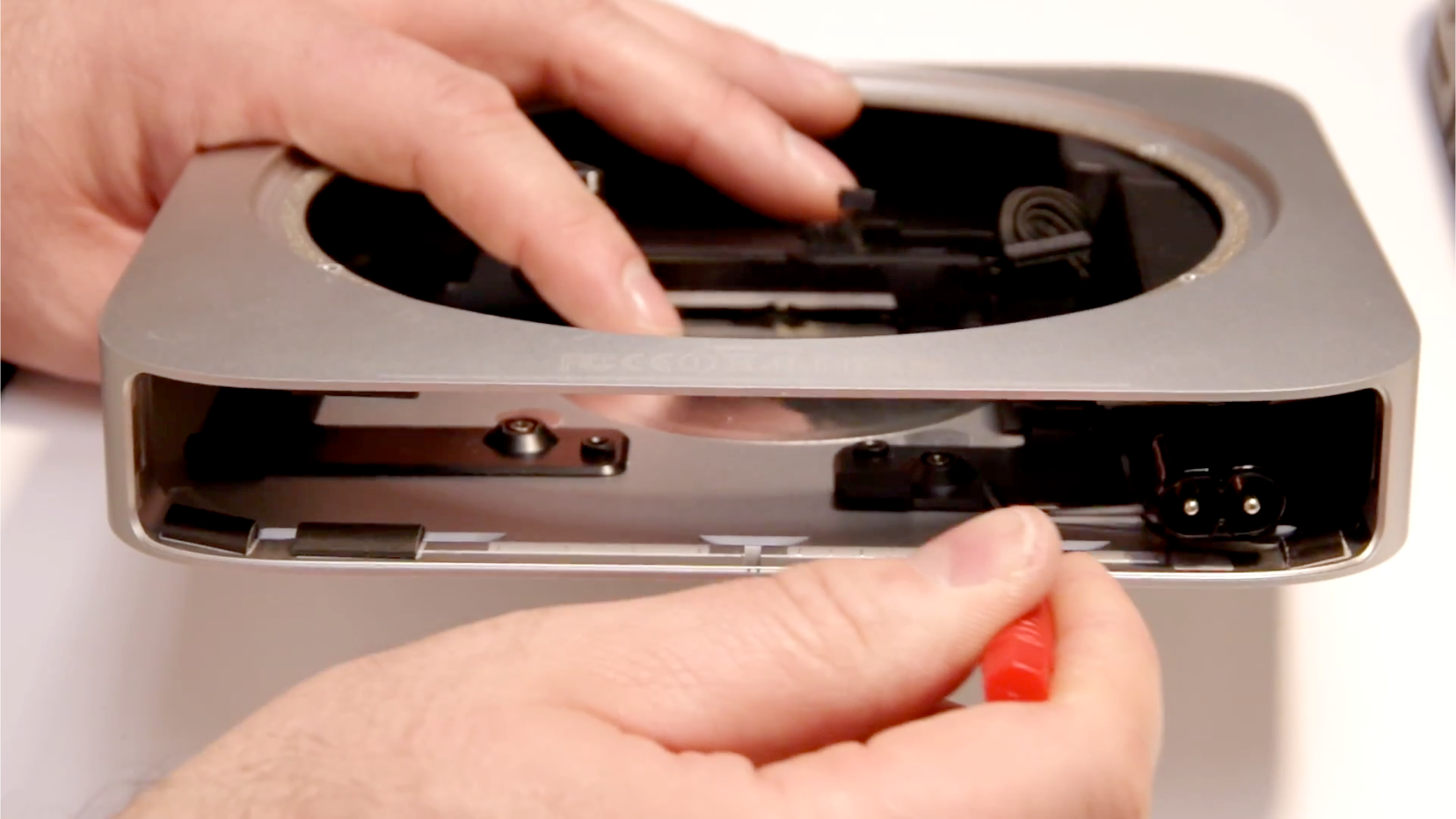

11.電源コネクタとMac miniの筐体を固定しているクリップを外して、電源コネクタをひねり電源ユニットを取り出す。


10-Mac-mini-Late2014-Tear-Down

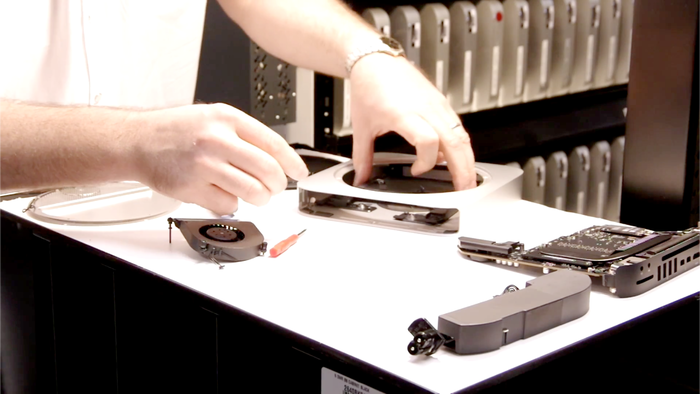

12.最期にHDDとHDDマウンタを取り出して分解終了だそうです。


12-Mac-mini-Late2014-Tear-Down

 HDDを交換したい場合はさらにHDDマウンタとHDDを固定している4本のネジを外す必要があると言っていますが、多少編集されているものの解説しながら分解しており、慣れれば4分ほどでストレージまでアクセスできるようです。




 またこの分解で使用している道具は「トルクスドライバー  “T6 Security Torx Driver(TR6)“」「底面カバーを持ち上げるプラスチックツール “Pry Tool“」「マイナスドライバー “Flat Head Driver”」の3だけだそうです。
