iFixit、iMac (Retina 4K, 21.5-inch, Late 2015)の分解レポートを公開。Retina 4KディスプレイはLG製で、ベースモデルはSSD用コネクタが非搭載。

スポンサーリンク

 iFixitがiMac (Retina 4K, 21.5-inch, Late 2015)の分解レポートを公開しています。詳細は以下から。

All-New-iMac-4K-Display-Hero

 先日発売されたiMac (Retina 4K, 21.5-inch, Late 2015)を米iFixitが分解し、各パーツの詳細を公開しています。

スポンサーリンク

モデル

 今回iFixitが分解したモデルはiMac (Retina 4K, 21.5-inch, Late 2015)のベースモデルで、メモリやストレージ(Fusion Drive)などのアップグレードはしていないそうです。

ベースモデルのスペック

  • 3.1 GHz quad-core Intel Core i5-5675R (Turbo Boost up to 3.6 GHz)
  • 8 GB (2×4 GB) of 1867 MHz LPDDR3 RAM
  • Intel Iris Pro Graphics 6200
  • 1 TB (5400-rpm) hard drive
  • 802.11ac Wi-Fi + Bluetooth 4.0

ディスプレイ

 赤色・緑色蛍光体LEDを採用し、DCI-P3をカバーした新しいRetina 4Kディスプレイは通常のiMac 21.5-inchモデルに比べ4.5倍の解像度を持ち、それに伴いディスプレイとロジックボードを接続するケーブルも少しだけ太くなっているそうです。

iMac 4K Retina and non-Retina

This 4,096 x 2,304 pixel display packs more than 4.5 times the number of pixels in a standard 21.5″ iMac display.
[iMac Intel 21.5″ Retina 4K Display Teardown – iFixit]

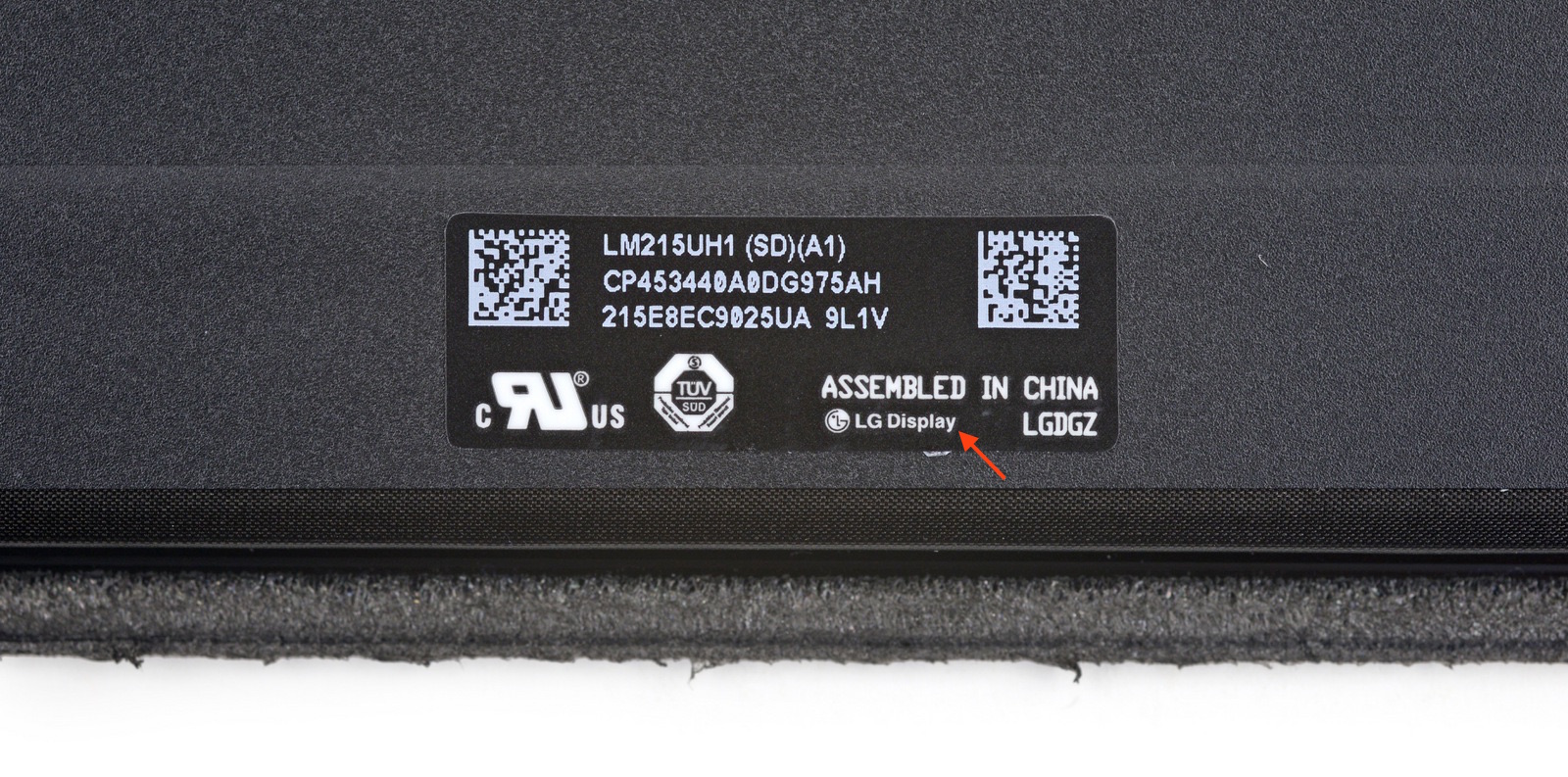

 ディスプレイはLG Display製のIPSディスプレイで型番は「LM215UH1」、Appleは現行のiMac 21.5-inch, iMac (Retina 5K, 27-inch, Late 2014)にもLG Display製のディスプレイを採用しているそうです。

iFixit-iMac-4K-Display-LG

This screen was manufactured by LG—Apple’s go-to for both standard and super high resolution iMac displays.
[iMac Intel 21.5″ Retina 4K Display Teardown – iFixit]

 iMacのディスプレイを開けると4Kディスプレイ用のコントローラーがあり、中にはiMac Retina 5K 27-inchモデル用にAppleが開発したParade Technologies製のTCON(Timing Controller)と型番違いの「DP665」が採用されており、これにより4Kディスプレイを動作周波数60Hzでコントロールしているようです。

クリックで拡大

Like its siblings, this 4K display has some control hardware tucked away behind the front panel:[…]
Parade Technologies DP665 LCD Timing Controller (the same found in last generation’s 27″ 5K model)We assume this is an Apple modified version of the DP663
[iMac Intel 21.5″ Retina 4K Display Teardown – iFixit]

ロジックボード

 iMac (Retina 4K, 21.5-inch, Late 2015)の内部構造は今までのiMac 21.5-inchモデルとあまり変わっていないようで、スピーカーやファン、5400RPMのHDDなどを取り外すことでやっとロジックボードにアクセスできるとしています。

iMac 4K HDD

Turning our attention to the interior of the iMac, we find exactly what you would have found in last year’s 21.5″ iMac—how dull.[…]
This model again includes a mediocre 5400 RPM hard drive—maybe they’re encouraging us to get that Fusion drive upgrade?
[iMac Intel 21.5″ Retina 4K Display Teardown – iFixit]

 今回iFixitが分解したiMac (Retina 4K, 21.5-inch, Late 2015)のベースモデルはストレージがHDDのため、フラッシュストレージを搭載するスロットが省かれていたそうで、例えユーザーがこのiMacに対応したPCIe SSDを手に入れられたとしても、フラッシュストレージやFusion Driveを組むことは不可能だそうです。

iMac 4K SSDとNon-SSDモデル

Apple is back to their old ways: In 2012, when Apple launched the thin-edged iMac, our base-level iMac had empty solder pads where a Fusion Drive’s SSD slot might live.[…]We’re back to empty pads, and the death of any dreams of buying cheap and upgrading on your own. If you want Fusion Drive, you’ll have to configure it at purchase, or be handy with a soldering iron.
[iMac Intel 21.5″ Retina 4K Display Teardown – iFixit]

 メモリはSamsung製のLPDDR3がロジックボードに固定されており、その上にIntelの第5世代Coreプロセッサ「Core i5-5675R」、その他Thunderbolt 2コントローラーはIntelのFalcon Ridge世代の「DSL5520」、Texas InstrumentsのDisplayPort 1.2aコントローラーなどがロジックボードに配置されています。

iMac 4Kのロジックボード

  • Intel SR2AJ Core i5-5675R 3.1 GHz Processor (4M Cache, TurboBoost up to 3.60 GHz) with Intel Iris Pro Graphics 6200
  • Samsung K4E6E304EE-EGCF 16 Gb LPDDR3 1867 MHz SDRAM (4 chips for a total of 8 GB)
  • Broadcom BCM5776 Gigabit Ethernet Controller
  • Intel DSL5520 Thunderbolt 2 Controller
  • Texas Instruments HD3SS213 5.4Gbps DisplayPort 1.2a 2:1/1:2 Differential Switch
  • Cirrus Logic 4208-CRZ Audio Controller

まとめ

 iFixitはiMac (Retina 4K, 21.5-inch, Late 2015)の修復性”Repairability”を10段階中最も難しい”1″と評価しており、その理由として

  • iMacのディスプレイを取るには両面テープをカットする必要があり、修復後は交換が必要
  • CPUやメモリはオンボードメモリのため交換できない
  • ベースモデルにはフラッシュストレージコネクタがない
  • 新しいRetinaディスプレイはガラスパネルと一緒になっている

という点を挙げて、購入者には必要に合わえてカスタマイズするように勧めています
