 Appleが新たに発売を開始したThunderbolt 2を6ポート、HDMI 1.4を1ポート搭載したMac Pro Late 2013でマルチディスプレイ環境を構築する際の注意点です。

4台の4Thunderboltディスプレイと1台の4KとMacPro 2013

 Appleのサポートマニュアルによると、Mac Pro Late 2013はOS XまたはWindows 8で使えるディスプレイ数が違い、以下の組み合わせが可能だそうです。

構成可能なマルチディスプレイ環境

1.OS Xの場合:6台のCinema Display(27インチ)または、6台のThunderbolt Display(27インチ)

MacPro 2013と6台のThunderboltディスプレイ

2.OS Xの場合:3台の4K Display(Mini DisplayPort接続で2台、HDMI接続@30Hzで1台)。

MacPro 2013と3台の4Kディスプレイ

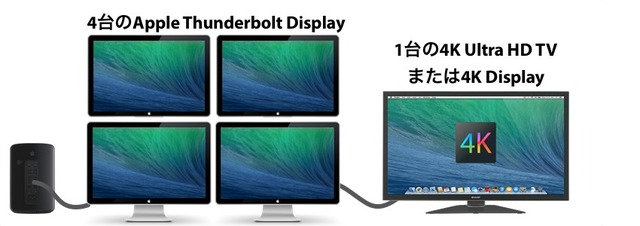

3.OS Xの場合:1台の4K Ultra HD TVまたは4K Display(HDMI接続@30Hz)と、4台のChinema DisplayまたはThunderbolt Display(27インチ)。

4台の4Thunderboltディスプレイと1台の4KとMacPro 2013

4.OS Xの場合:2台の4K Ultra HD TVを接続する場合は(HIMI接続とThunderbolt Bus 1,2のPort 1, 2, 3, 4のどちらかにHDMI↔Mini DisplayPortアダプタを使用して接続)。

MacPro 2013と2台のUltraHD 4K TVディスプレイ

5.Windows8の場合:6台のCinema Display(27インチ)。

MacPro 2013と6台のThunderboltディスプレイ with Windows 8

6.Windows8の場合:3台のThunderbolt Display(27インチ)と3台のCinema Displayか他社製のディスプレイ。

7.Windows8の場合:1台の4K Ultra HD TV(HDMI接続@30Hz)と2台のThunderbolt Display。

8.Windows8の場合:2台の4K Displayと1台の4K Ultra HD TV(HDMI接続@30Hz)

注意点

 また、「6つのThunderbolt2 PortとHDMIで7面の出力が可能じゃない?」という議論も海外のディスカッションボードで行われていましたが、Appleが公開したサポートドキュメントによると

ディスプレイを接続する際は、サポート対象の構成で、Mac Pro の HDMI ポートと Thunderbolt ポートに接続してください。可能な場合は、ディスプレイをそれぞれ異なる Thunderbolt バスに接続してください (下図参照)。どのバスにもディスプレイを 3 台以上は接続しません。つまり、HDMI ポートを使う場合は、下側 2 基の Thunderbolt ポート (バス 0) のうちの片方だけを使ってください。

MacPro 2013のThunderbolt 2ポートとバス構成

として、バス0は下側2基のThunderbolt 2ポートと接続されているため利用できないようです。

おまけ

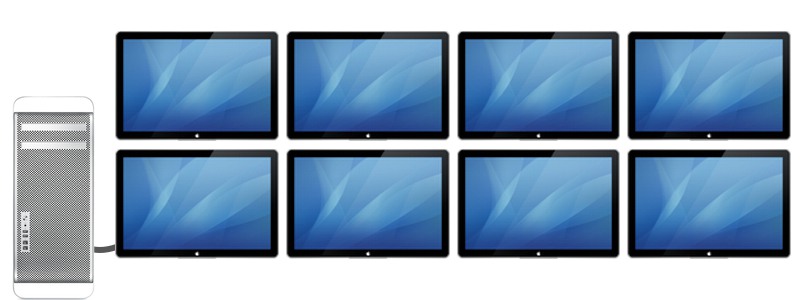

 現在のところMac Pro Late 2013でマルチディスプレイをする場合、公式にはCinema/Thunderbolt Display 6枚が最高なので、Mac Pro Mid 2012にATI Radeon HD 5770×2とGeForce GT 120を使用して8画面出力している人は環境を移行するに至らないようです。
MacPro2011-8Multi-Display
