iPad Airやmini Retinaの液晶に色ムラが目立つのは、バッテリー駆動時間をのばすためLEDの数を減らしたから?

記事内に広告が含まれています。
スポンサーリンク


iPad-Retina3-LED-Module-Hero

iPad Airやmini Retinaで減ったLEDエレメントの数

120: John Appleseed 2013/11/15(金) 06:32:11.40 ID:0maxUgAq

色むらは液晶?バックライト?導光板?何が原因なんだ?

137: John Appleseed 2013/11/15(金) 06:49:20.41 ID:DCVwZWB2

色ムラは液晶部ではなくおそらくバックライトが原因ね

976: John Appleseed 2013/11/15(金) 18:37:57.00 ID:EcAGzntC

今回はバックライトを減らしたのはミニとairもだっけ?

978: John Appleseed 2013/11/15(金) 18:40:00.14 ID:ndQo/TnL

>>976
airもだな
左右で色が違う模様

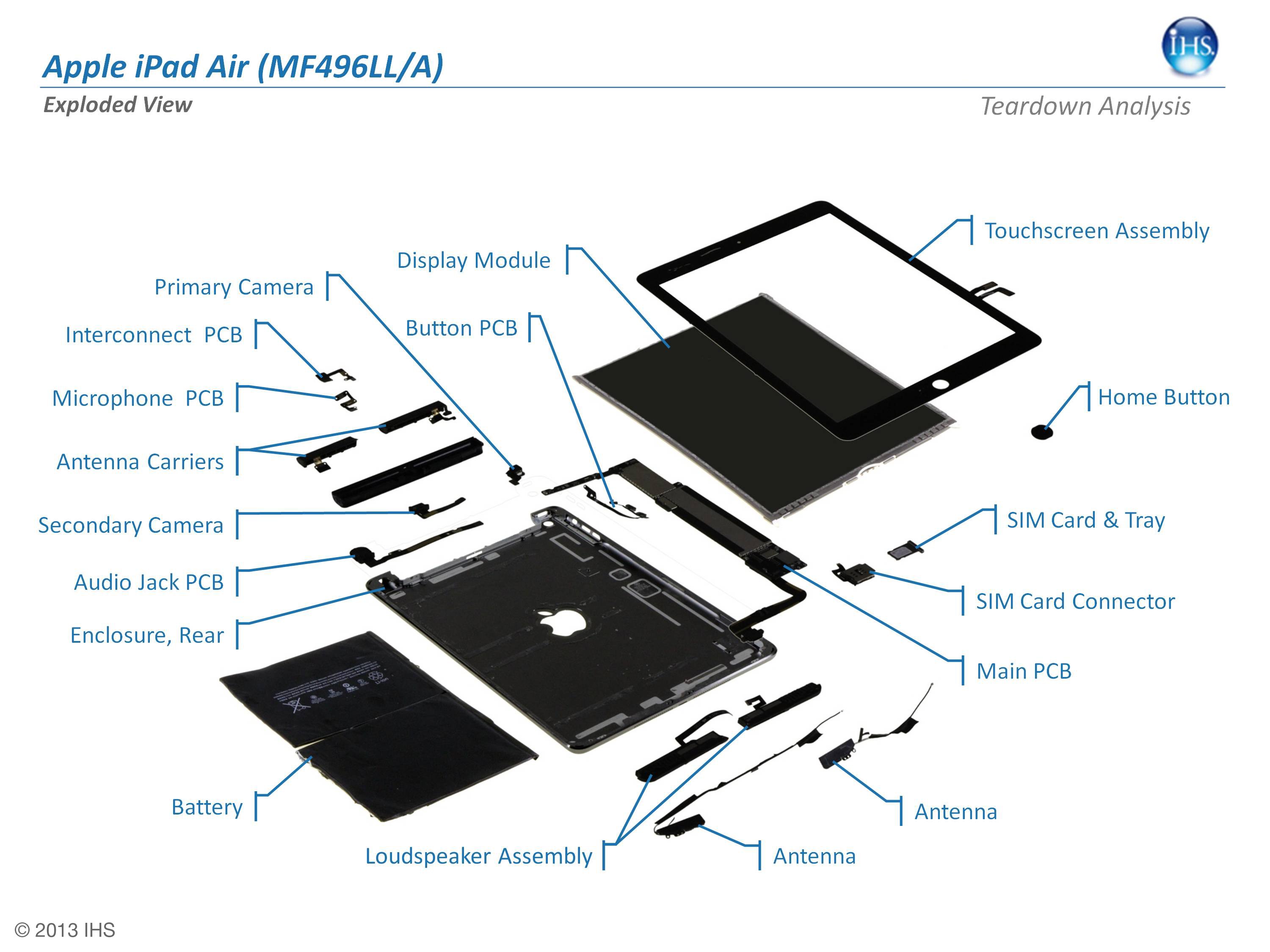

iPad-Air-MV496LLの各モジュール

Interestingly, Apple has reduced the capacity of the battery in the iPad Air compared to the previous iPad. Battery capacity in the iPad Air is 32.9 watt hours (Wh), down 23 percent from 42.5Wh in the third-generation model.


This is most likely because of lower power consumption in the display backlight. The iPad Air uses only 36 light-emitting diodes (LED) to illuminate the liquid-crystal display (LCD), down from 84 in the earlier-generation iPad.
Fewer LEDs results in lower electricity demand, allowing the cut in battery power.

[New iPad Air Costs Less to Make Than Third-Generation iPad Model, IHS Teardown Reveals]
*iPad Airは片サイド36個のLEDなのに対し、iPad Retina(第3/4世代)は両サイドに42個のLEDバックライトが配置されているそうです。

87: John Appleseed 2013/11/11(月) 19:26:44.73 ID:0cWj1zlL

別スレにも報告しましたが、こちらにも。
買いました。綺麗な液晶ですが、左側5mmくらいがはっきり暗く、
あと右側に行くに従って明るい。
バックライトが右側1本になったからか…
しかし展示機を見ると均等なのが存在しとります。

132: John Appleseed 2013/11/14(木) 01:20:16.62 ID:eu1COyys

完全に均一なパネルなんて存在しないよ。
さらにバックライトの個数が限られてる時点でムラ無しなんて無理だし、
ましてやバックライトが左右どちらかにしか無いなら左右で差が出ない方がおかしい。

iPadで色ムラ輝度ムラなんてググれば星の数ほどヒットするし、
iPadに限った話でもない。売れてるデバイスほど個体差の幅も必然的に広くなるし
気付く人も多いだけだと思う。

まぁ気にしたら負けぐらいに考えて、
どうしても気になる、これは明らかにおかしいだろと思ったら
Appleでマシな個体と変えてもらうしかないと思う。
ロットがどうとかの問題ではない。

iPad Retina 3/4世代までは84個、iPad Airでは36個のLED

78: John Appleseed 2013/11/15(金) 19:36:08.41 ID:VodazU0m

へー…前スレで初めてバックライトの数を減らしたって知ったわ…

明るさの性能が上がった分、数を減らし、重量も減らしたって所か。
そのかわりモノによっては、ムラが大量に出ると。

LEDの明るさと色が均一になってないんじゃなかろうか。

87: John Appleseed 2013/11/15(金) 19:41:12.05 ID:DCVwZWB2

>>78
別にバックライトの本数はこのくらいの大きさだと一本で十分
問題は偏光板が全く機能してないところかと
だからホームボタン側、カメラ側双方に影響が出る

96: John Appleseed 2013/11/15(金) 19:49:08.55 ID:VodazU0m

>>87
バックライトの本数ってのは、サイドに入れるものの数か。
なるほど、そういう単位で数えるのか…

今回のはそれが2本から1本になったって理解でいいのかな?
自分のイメージだと、その並んでるLEDの数自体が間引かれたって
感じで思ってた。

しかし、そうすると、バックライトの本数が十分じゃないのに、
偏光板を使うからむらになるのではないのか?

116: John Appleseed 2013/11/15(金) 19:58:34.59 ID:NRXIp7DG

>>96
導光板もアタリハズレあるけど、
バックライトから反対側まで行った後の反射の分もあるから、
アタリなら
一本のバックライトから遠い側の辺の端
(画面右にバックライトがあるなら、画面左側の上下端)が
少し暗い程度までは持っていける。

バックライトが二本あれば上記もなくせるけど今回は一本。

ただ、上記はバックライトから出てくる光が綺麗に白色でそろってる
ときの話なので実際にはもっとややこしい。
バックライトから出てくる光自体に部分的偏りがあると、
一例としてバックライトの反対側の端が黄色強くなるとか真ん中がピンクになるとか
する。

129: John Appleseed 2013/11/15(金) 20:07:08.56 ID:VodazU0m

>>116
なるほどなるほど。
色ムラってことを考えると、下段の説明の方が合ってる気がする。
LEDライトの白色系の色味の違いを見てる感じなんだよね。

そういえばテレビで、有機ELをフルカラーとしてでなく、
バックライトとして使ってカラーフィルタで色つける偽有機ELとか言われたりもするが、
あれだと、一応技術的に均一にするっていう利点はあるわけだ。

106: John Appleseed 2013/11/15(金) 19:54:08.53 ID:fyyVvhFM

>>96
偏光板なのか!
導光板ではなく
さすがアップルだ

119: John Appleseed 2013/11/15(金) 19:59:17.79 ID:VodazU0m

>>106
いや、自分もわからん。上の人が原因はそれだと言うので。

そもそも、LEDバックライトの仕組みって
直下型か、端っこにあるのって違い位で
詳しく調べたことなかったなーって今、見てるところ。このページを読んでる。
http://trendy.nikkeibp.co.jp/article/column/20120615/1041517/?P=2
拡散シートとかってほうが、合ってるのかも。

iPad-Retina-LED-Module
[LEDは両側に配置され、片側に42個のLEDを搭載。画素数が4倍のRetina Displayを明るく見せるためにLEDをiPad 2よりも倍増している – 日経トレンディネット]

829: John Appleseed 2013/11/16(土) 02:22:25.23 ID:VD/vlSGT

しかしなんで初代はこんなに綺麗な液晶なんだろ

844: John Appleseed 2013/11/16(土) 02:44:10.11 ID:Yh0nVqlv

>>829
画面サイズあたりの解像度が低いほど開口率が上がり、
バックライトの光が外側まで簡単に出てこれるようになる。

なので、
強烈に明るいバックライトでRetinaディスプレイを裏側から無理矢理照らすより、
非Retinaディスプレイを照らす方が
バックライトの明るさ半分くらいで済んでしまう。

なんで、十分安定した、色ムラや明るさムラのないパーツで組めるのが非Retinaディスプレイ。

その倍以上の明るさ出せしかし電気は食うなとか泣きそうな条件のための最新技術を
多少色ムラやら明るさムラやら出ても投入してるのがRetinaディスプレイ。

あと、新miniはバックライトを二本から一本に減らしてるという
根っこの素性の悪さもある。

どの程度の違いがあるの?

258: John Appleseed 2013/11/15(金) 09:34:21.97 ID:DCVwZWB2

液晶が糊によって黄色くなるのはガラスと液晶が
接着されてるiPhone、iMac、MacBook Proぐらいしかあり得ないだろ
そして今回は俺が確認する限り全部のiPad miniRetinaがホームボタン側が黄色い

271: John Appleseed 2013/11/15(金) 09:51:27.69 ID:RHkL7BGL

>>258
ちょっと写りが悪くて分かりづらいかもだけど、俺の目には色ムラは分からないよ。
真っ白で綺麗なもんだが。

左側がボタンね。
右上の方のグラデっぽくなっちゃってるのは写りの問題。

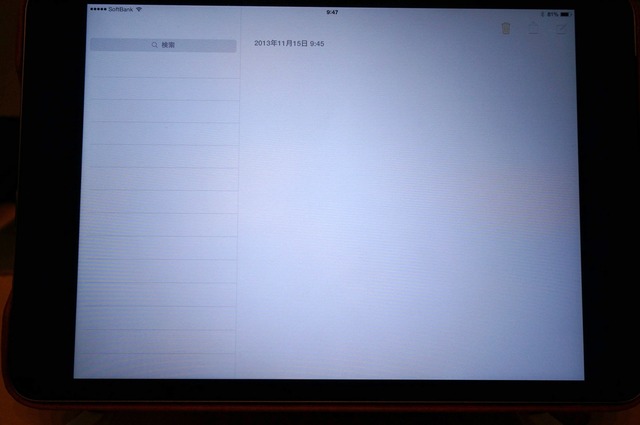

iPad-mini-Retinaの色ムラ-1
http://i.imgur.com/SCXQX9A.jpg

285: John Appleseed 2013/11/15(金) 10:05:04.30 ID:3k5OT7ae

>>271
おれには色むらがきっちりあるように見えたからわかりやすいよう軽く加工して見た

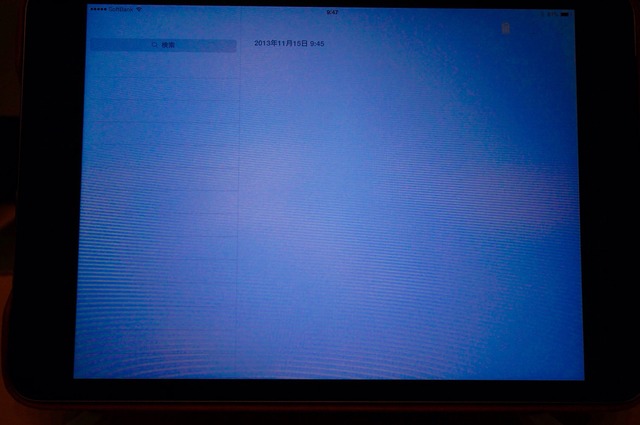

iPad-mini-Retinaの色ムラ-1-fix
http://i.imgur.com/rPvbFxV.jpg
散々前スレから言い続けてるけどホームボタン側が黄色くなるのに
加えてカメラ側の辺のラインが青くなる

というか青くなる方がわかりやすくて致命的だと思うんだけど…

290: John Appleseed 2013/11/15(金) 10:10:59.15 ID:3k5OT7ae

>>285追記
前スレより
>ボタン側が黄色く、カメラ側が青い人まじ?
>おれもそうなんだが
>iPad miniに単色白画像を表示させてそれを撮影してPS Expressのvibranceを強くするとはっきりわかるんだが
>誰か同じような状況の人はアップしてくれないかな
>下の画像は左右入れ替えてるから照明の影響は関係無いかと
画像は加工あり

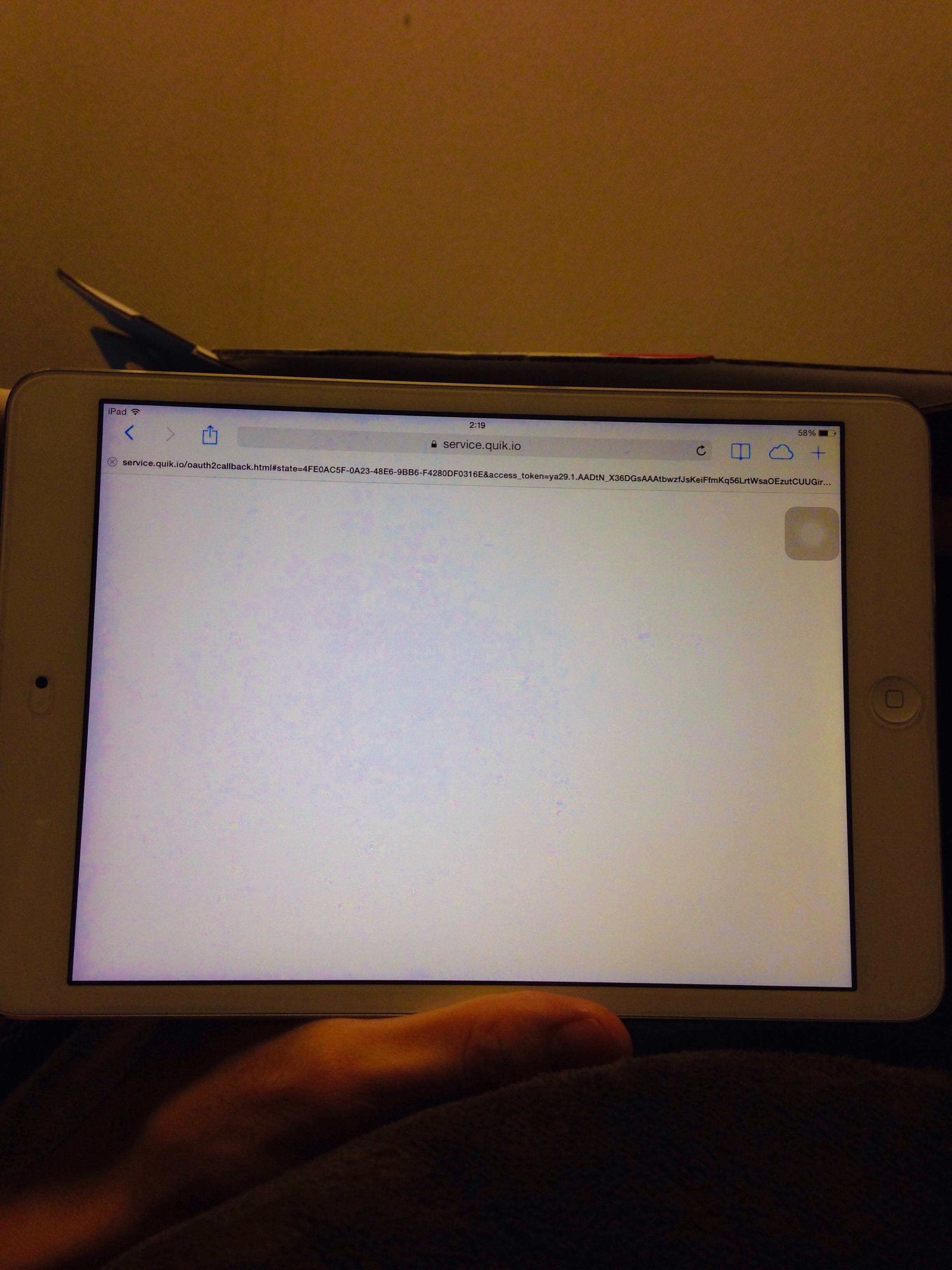

iPad-mini-Retinaの色ムラ-2 iPad-mini-Retinaの色ムラ-3
>http://i.imgur.com/Pv5Hkep.jpg
>http://i.imgur.com/QUyrR5H.jpg

これもうちょっと問題になった方が良いと思うの(´・ω・`)
そしたら次ロットからちゃんとしてくれるかもしれないし

*PS Express = Adobe Photoshop Express – iTunesStore

318: John Appleseed 2013/11/15(金) 10:35:25.35 ID:7APeV8ln

みんながやってる色ムラの簡易測定方法はどうやるの?

328: John Appleseed 2013/11/15(金) 10:42:55.21 ID:ZXJ1gWjU

>>290に簡単なやり方を書いといたけど

345: John Appleseed 2013/11/15(金) 11:06:55.11 ID:7APeV8ln

>>328
ありがと!やってみた。
32GB白、発売当日購入

液晶はすてにブルーライトカット貼っているから少しは違って見えるので注意ね

彩度70

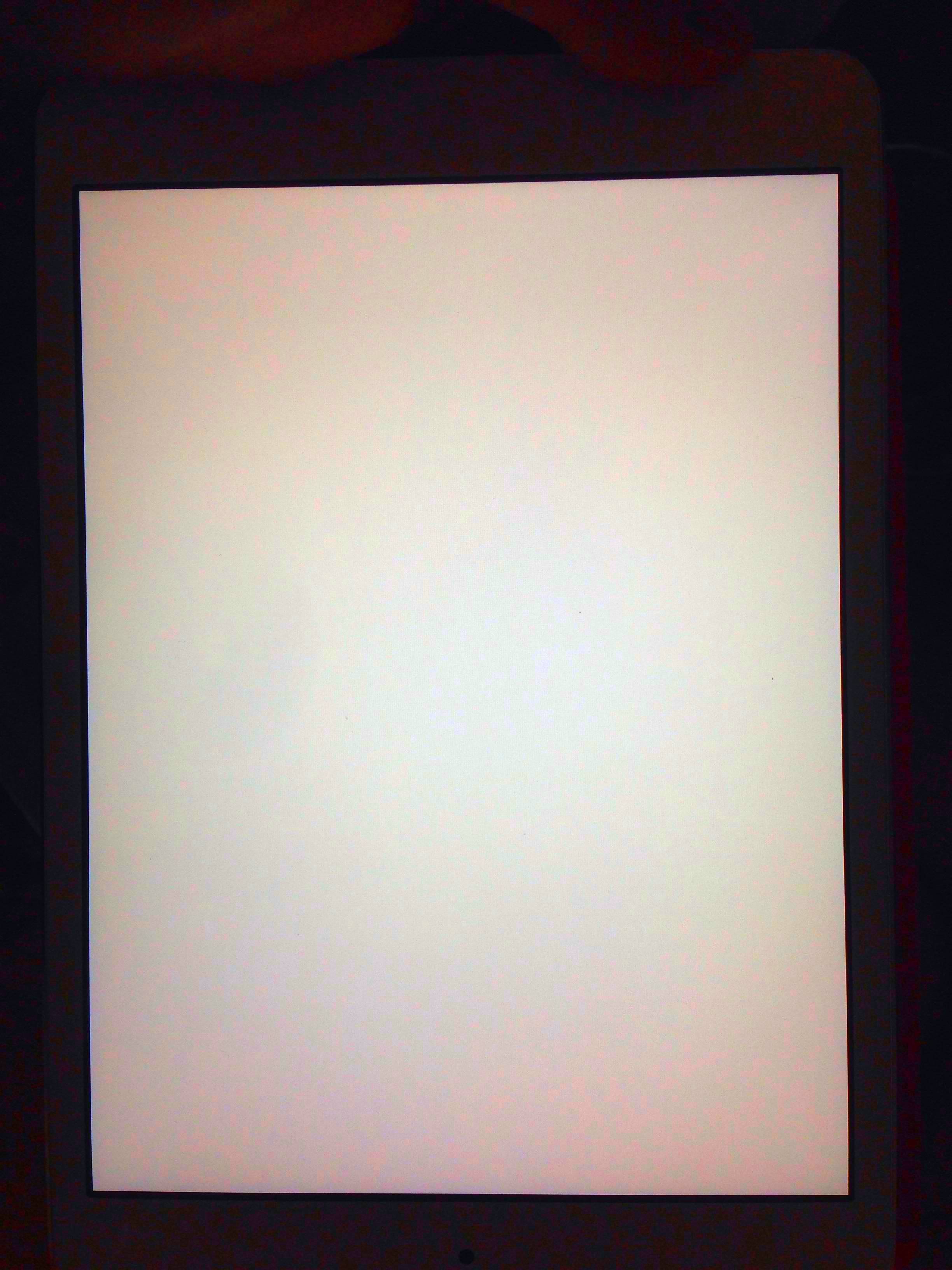

iPad-mini-Retinaの色ムラ-5
http://i.imgur.com/ruhCtCx.jpg

610: John Appleseed 2013/11/15(金) 14:02:43.22 ID:cNU73ICn

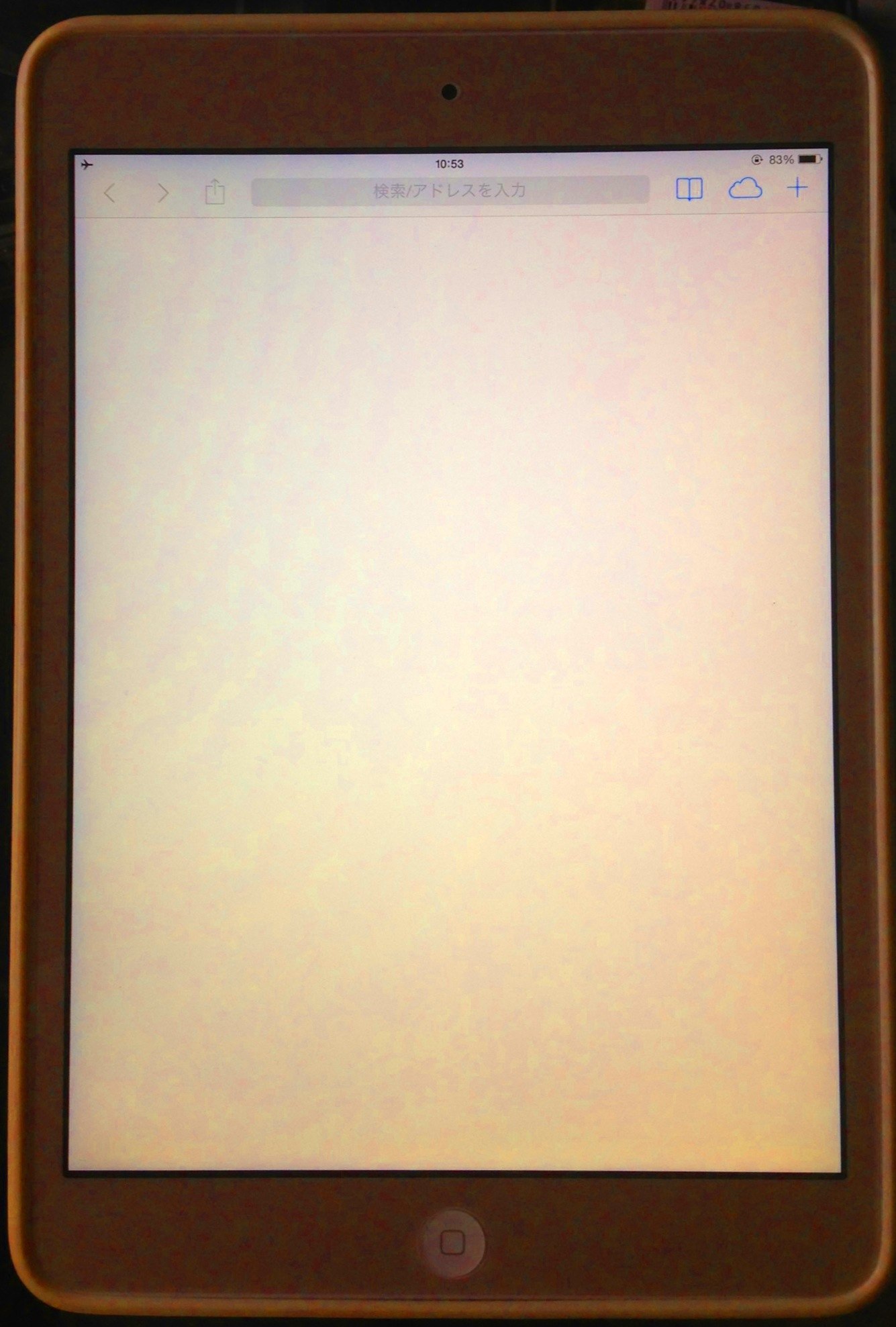

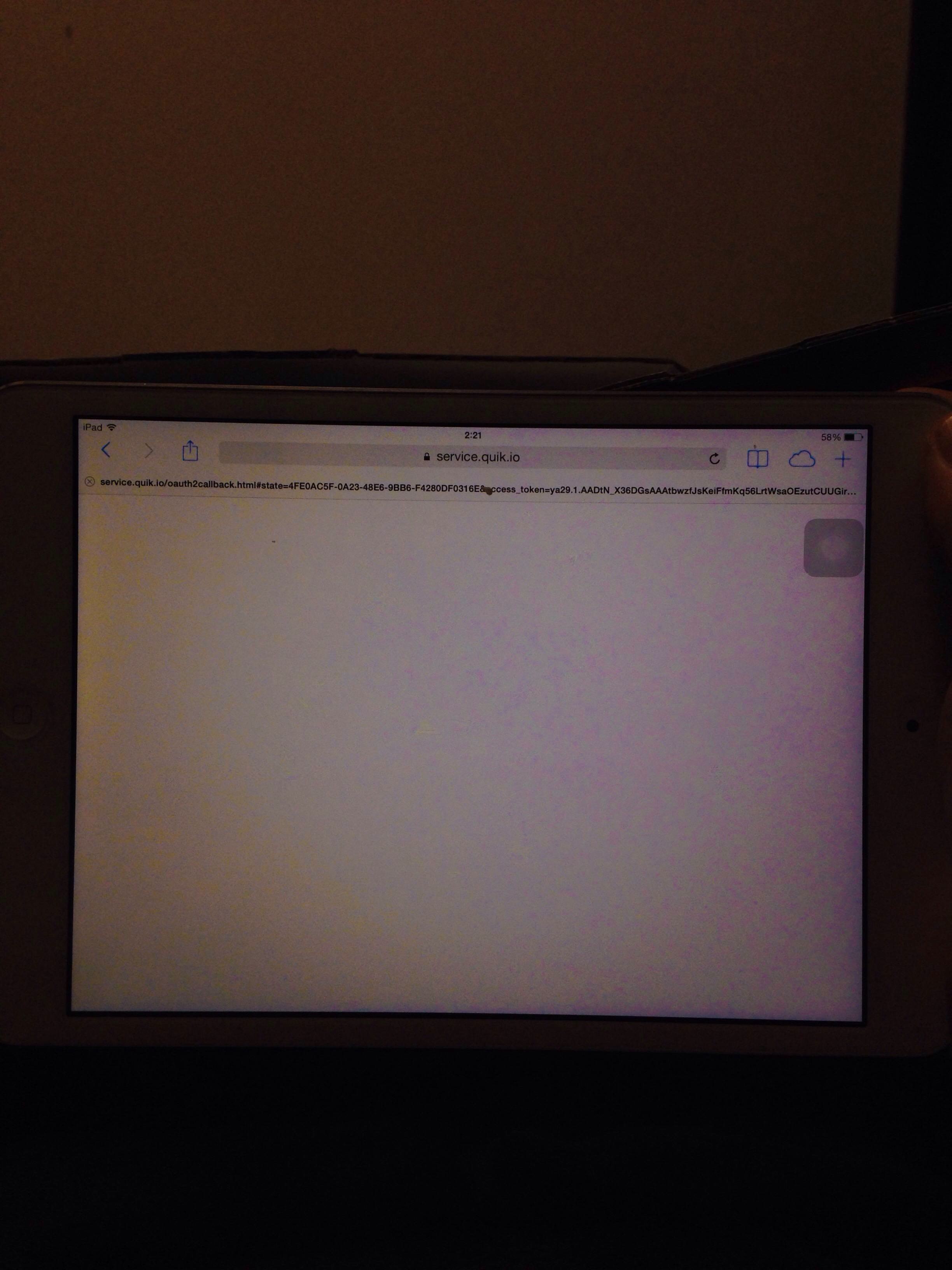

iPad-mini-Retinaの色ムラ-6
http://i.imgur.com/qcQfc5u.jpg

ムラってる?

617: John Appleseed 2013/11/15(金) 14:06:41.97 ID:n6PdaaAX

>>610
これはいいんじゃないかな

623: John Appleseed 2013/11/15(金) 14:08:25.36 ID:T387bBYU

>>610
彩度アップしてみた
上黄色、下青に見える。でも良い方じゃね
iPad-mini-Retinaの色ムラ-6-fix
http://uproda.2ch-library.com/730123Cuc/lib730123.jpg

627: John Appleseed 2013/11/15(金) 14:12:33.91 ID:cNU73ICn

>>623
ありがとーう!

ここでムラってるとテンション下がるから…よかった!

4: John Appleseed 2013/11/15(金) 19:02:12.18 ID:DCVwZWB2

ありがとう
前スレの画像主さん可能なら明るさ中間で暗いとこじゃなくて明るいところでの写真お願いします

8: John Appleseed 2013/11/15(金) 19:06:44.54 ID:33jEhyIu

>>4
明るい所で見て一体ナニの意味があるというのか?
暗い所で確認できればそれで終わりじゃね?

20: John Appleseed 2013/11/15(金) 19:13:08.59 ID:NRXIp7DG

>>8
色ムラ明るさムラの話で言えば、
画面が明るすぎるとマスク効果が出るので感じづらくなってしまう。
普通の室内照明下で普通に使う明るさより少し暗め、がテストとしてはベスト。

この辺はマイナーネタで申し訳ないけど、
たとえば初代Kindleペーパーホワイトでの
バックライト色ムラ明るさムラに悩まされた人は分かってもらえると思う。

関連リンク:
Kindle Paperwhite 画面の色むら – 価格.com
軽量美麗なAmazon製電子書籍ビューワ「Kindle Paperwhite 3G」ファーストインプレッション – わぱのつれづれ日記

12: 979 2013/11/15(金) 19:09:01.52 ID:CjaR5lHn

バックライト中間で撮ってみた

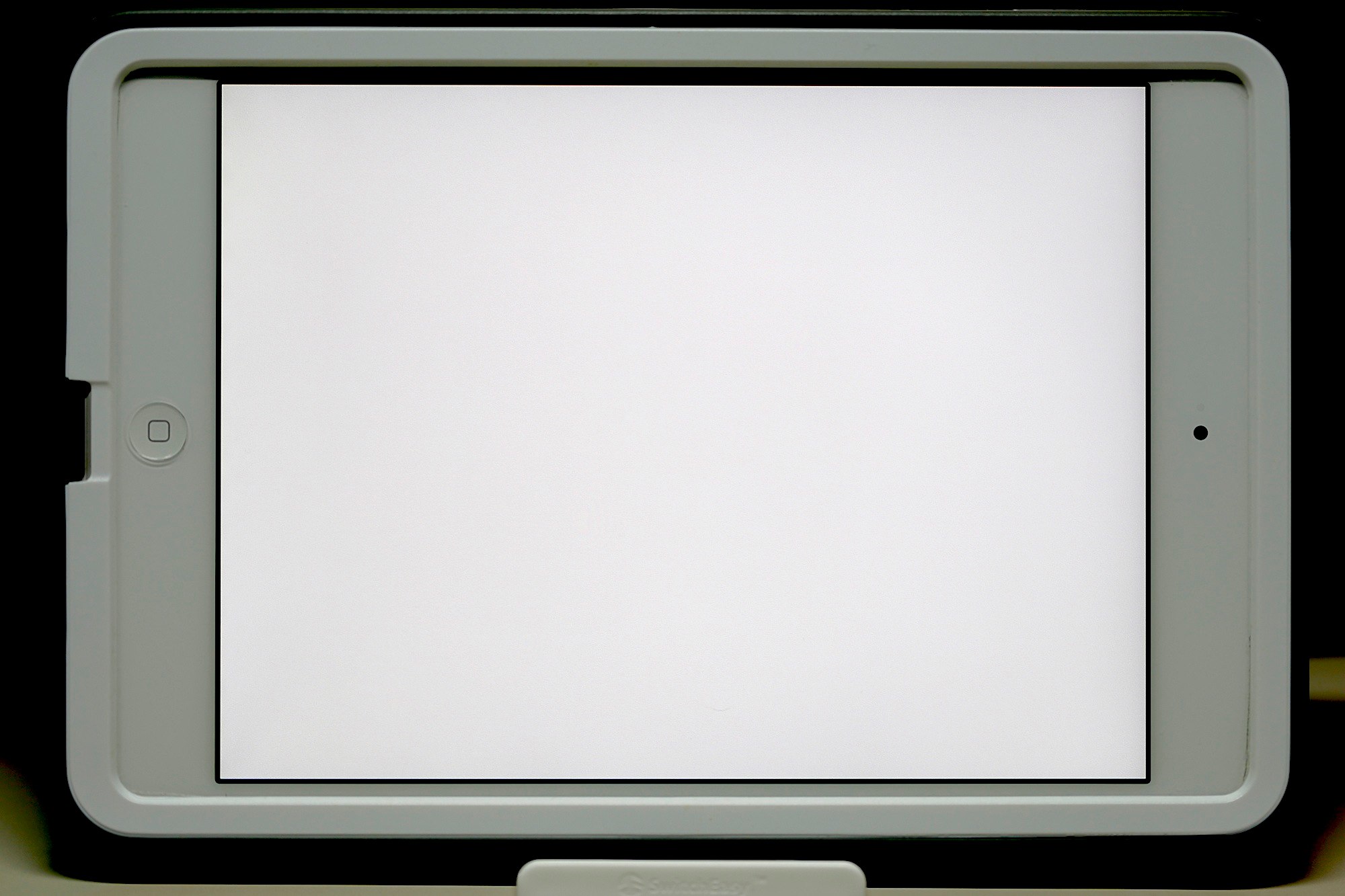

iPad-mini-Retinaの色ムラ-7-EOSD6-PSfix
http://iup.2ch-library.com/i/i1064026-1384510076.jpg

32: John Appleseed 2013/11/15(金) 19:16:58.12 ID:X0NcqfRK

 >>12
当たり裏山

38: John Appleseed 2013/11/15(金) 19:18:12.70 ID:A1uSmPcq

 >>12
パーフェクトやんけ!!
どこで買ったの?ヨドバシ?

51: John Appleseed 2013/11/15(金) 19:23:03.29 ID:CjaR5lHn

 >>38
アップルストアで買った128GBセルラー

23: John Appleseed 2013/11/15(金) 19:14:13.57 ID:DCVwZWB2

>>12
サンクス
これは完全に当たりだわうらやま
めんどくさかったらいいけどここで一般→情報からシリアルコピペして製造日だけ教えていただけない?
http://www.chipmunk.nl/klantenservice/applemodel.html

37: John Appleseed 2013/11/15(金) 19:17:59.16 ID:CjaR5lHn

>>23
ほいさ

Number of lookups done last 30 days: 0
You will be limited to 10 lookups per 30 days.

Nice Name:
Family name:
Group1:
Group2:
Generation:
Production year: 2013
Production week: 44 (November)
Model introduced:
Memory – number of slots: Please tell us how many memory (RAM) slots this machine has.
Factory: DL (China – Foxconn)

47: John Appleseed 2013/11/15(金) 19:21:30.55 ID:DCVwZWB2

>>37
感謝感謝
これを見る限り出回ってる中では最近のロットだね
ということは早くも対策されたのかな

77: John Appleseed 2013/11/15(金) 19:35:22.11 ID:X05JKOWE

>>47
対策って可能なのかね?バックライトの本数は簡単には変えられないでしょ?

88: John Appleseed 2013/11/15(金) 19:41:13.51 ID:NRXIp7DG

>>77
バックライトはたとえば

32個の青色LEDが並んでて、

その青色LEDの光を赤緑に変換する光学フィルターがあって全体として白色光になって、

さらにその光を画面裏側全体に拡散する導光板がある。

また、液晶パネル側でもメーカーが違えば視野角やそれによる色の偏りも違う。

上記どれにも、イマイチくんが少しでも混ざると色ムラ明るさムラになる。

バックライトが二本なら、一本ごとではイマイチでも
合わせ技で気にならないとかもあったけど、
一本でもすべてが至高のメニュー的調和をすればアタリロットは出ると言えば出る。

どうやって調べるの?

226: John Appleseed 2013/11/15(金) 21:10:54.26 ID:zZtq8LH0

時々アップされている色ムラを見る白い画面ってどうやって出すんですか?
私も色ムラチェックしてみたくて。

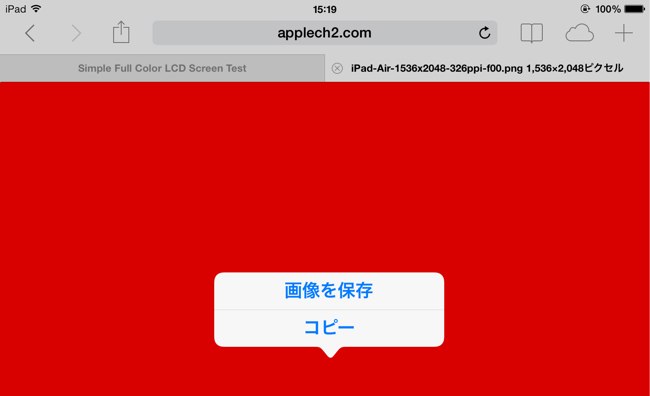

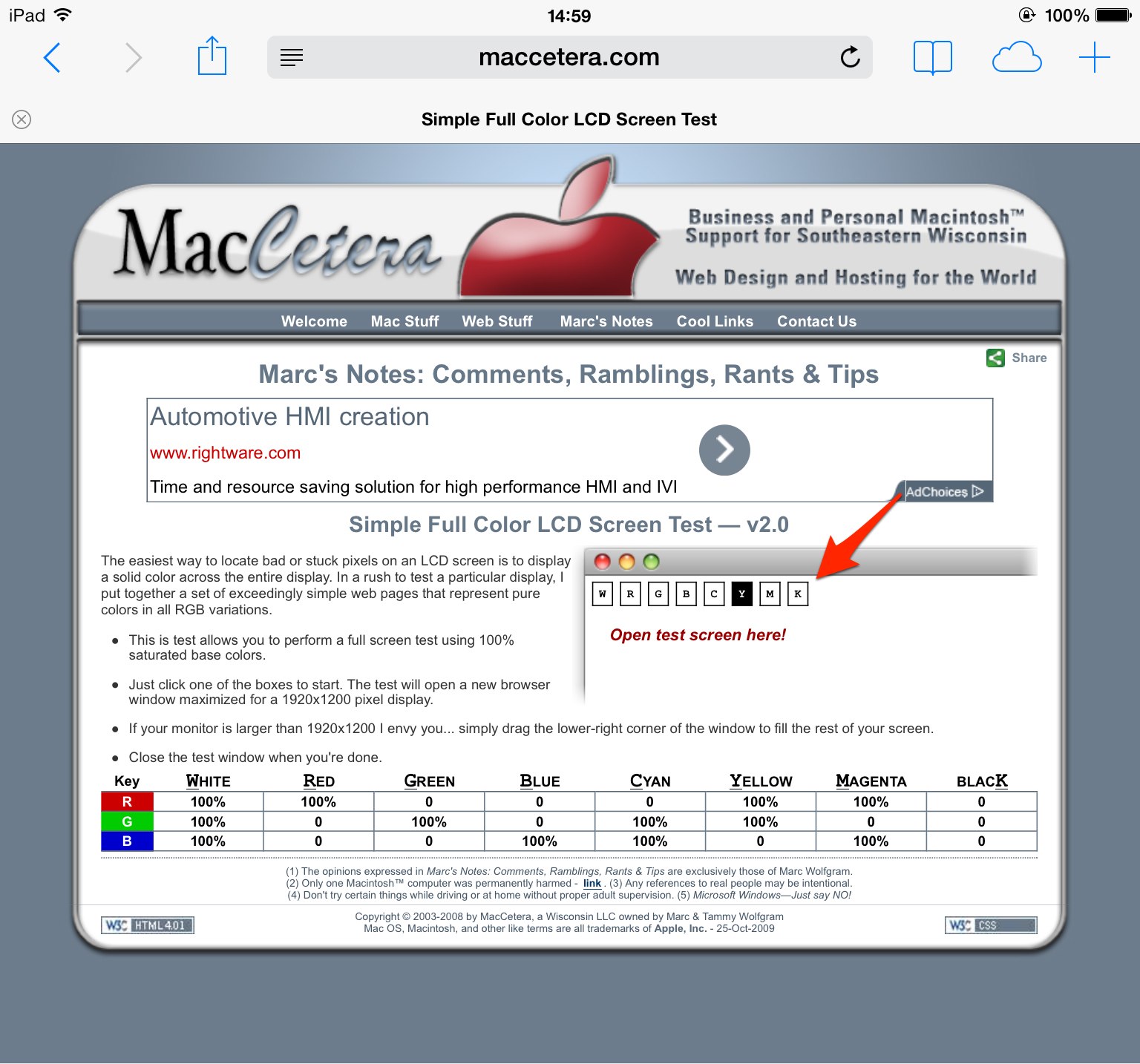

1.フルスクリーン機能がついたWebブラウザを使うなら「Simple Full Color LCD Screen Test」を使うのが楽です。

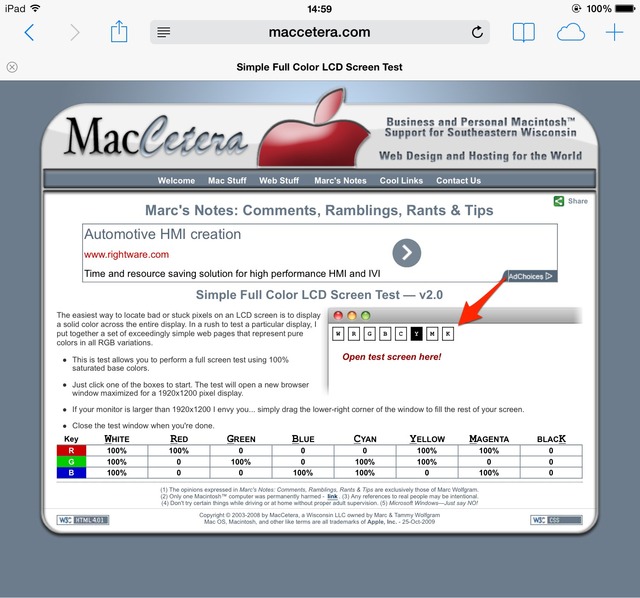

SimpleFullColorLCDScreenTest

iPad-Air用壁紙
面倒なら黒・白・赤・緑・青のイメージを保存して写真アプリで全画面表示して下さい
[#000, #00f, #0f0, #f00, #fff]

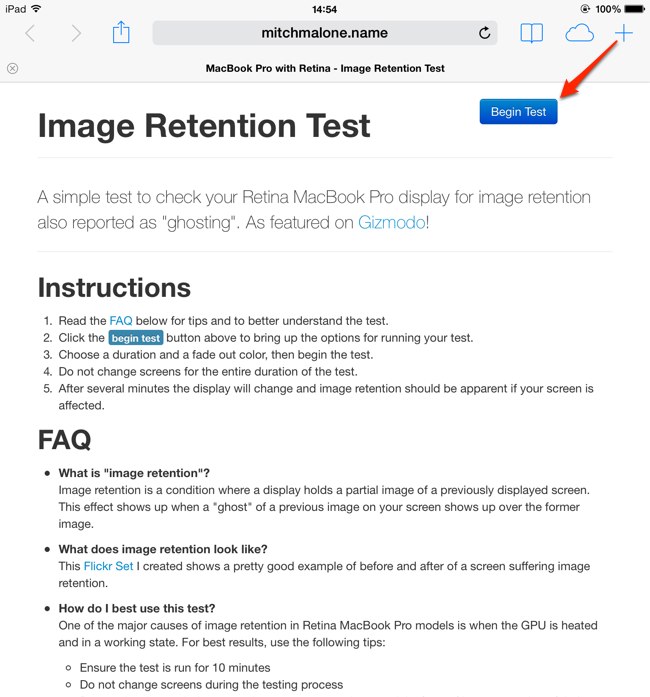

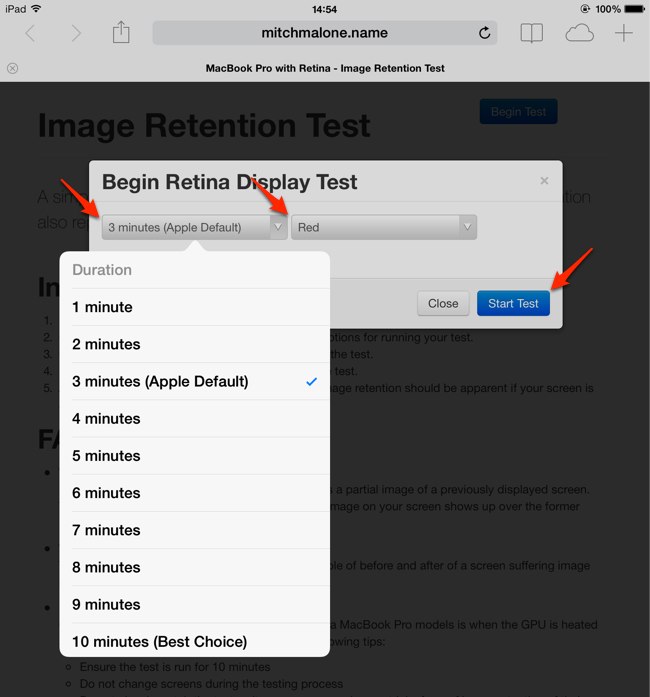

2.1.一部iPad mini Retinaで噂になっている「焼き付き」テストはMacBook Pro Retinaで使用されている「Image Retention Testb.hatena 」で、[Begin Test]ボタンを押してテスト時間と色を選択して[Start Test]を押すか
Image Retention Test-1 Image Retention Test-2

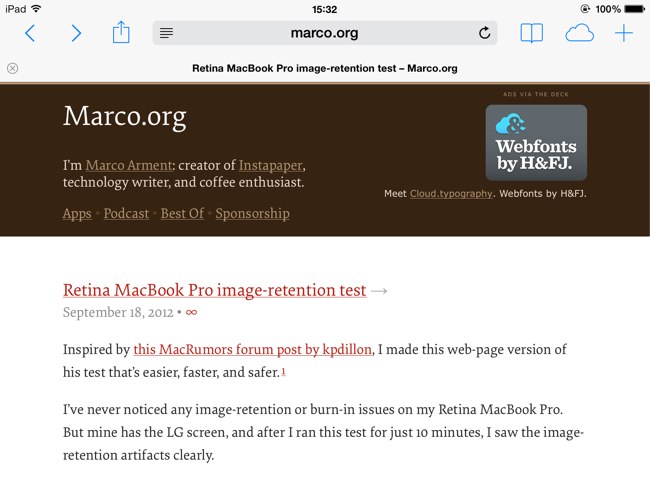

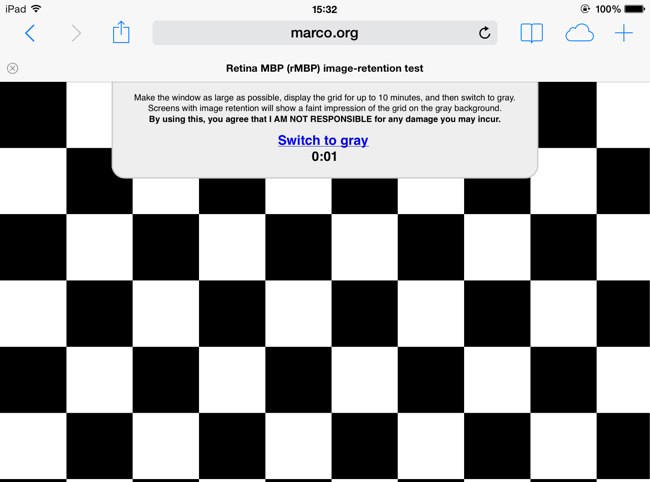

2.2.こちらもMacBook Pro RetinaのIR(Image Retention)テスト用ですが「Marco.org」サイトの[Retina MacBook Pro image-retention test]からチェックサイトに行けます。
Retina MacBook Pro image-retention test-1 Retina MacBook Pro image-retention test-3

関連リンク:
MacBook Pro with RetinaDisplay Late 2013でも液晶ディスプレイの色ムラや焼付きはある?b.hatena

サプライヤーはLGとSHARP?旧iPadと比べると黄色がかっている?iPad Airの液晶に関するレスまとめb.hatena


[引用元:
1
2
3
]

コメント

  1. Apple7743 より:

    色むらと薄さ&バッテリー寿命はトレードオフだね。
    それよりMBPRと同じ様なLGディスプレイの焼き付きが気になる…
    これはLED関係ないし、ディスプレイ固有の問題だと思うんだけどな〜

  2. Apple7743 より:

    うげ
    ここまで個体差があるのか

  3. Apple7743 より:

    こりゃ販売遅れる訳だな
    安定したロットまで待つかAppleCareで交換しまくるか

  4. Apple7743 より:

    やっぱり初期ロットは不具合多いな
    買わなくてよかったわ、まぁ売り切れで買えなかったんだけど(;´д`)

  5. Apple7743 より:

    AppleStoreで16GB買ったが当たりでよかった

  6. Apple7743 より:

    Production weekが45(November)だったのが良かったのかな

  7. Apple7743 より:

    色盲の俺からしたら全く気にならん

  8. Apple7743 より:

    焼き付きもあるらしいし当分様子見かな

  9. Apple7743 より:

    iPhone5の時もあったけど時間経過とともに治ってくんじゃないのこれ

  10. Apple7743 より:

    >>9
    自分もそう思ったんだけど >>258の
    >液晶が糊によって黄色くなるのはガラスと液晶が
    >接着されてるiPhone、iMac、MacBook Proぐらいしかあり得ないだろ
    って指摘が気になるんだよね〜。
    確かにiFixitとかの分解を見ると新しいiPad Airやmini Retinaはガラスと液晶が接着されていないから
    iPhone5の時と同様、のりが馴染んで行くことは無いんじゃないかな?
    ま〜個人的にはもうちょっと様子見ますわ。
