HDMIとThunderbolt(x2)ポートがついてるThunderbolt Dockって2画面出力できるの?

記事内に広告が含まれています。
スポンサーリンク

Thunderboltスレ

14: 名称未設定 2013/04/12(金) 21:19:14.07 ID:Er4hEDRp0

CalDigit Thunderbolt Stationなんだけど、
HDMI outとThunderboltポート2個あるってことは
2画面に出力できたりする?

CalDigit-thunderbolt-hdmi
*イメージ

 CalDigit-DS1-back

関連リンク:CalDigit $199とリーズナブルなThunderbolt Dock「CalDigit Thunderbolt Station」を発売予定b.hatena

16: 名称未設定 2013/04/12(金) 21:54:40.87 ID:wnOAZ8Pb0

>>14
内蔵のGPUを使ってると思うから、Intel HD 3000を積んでる機種、
MacBook Air (Mid 2011)、MacBook Pro 13″ (Early/Late 2011)、
Mac mini (Mid 2011) は合計1台だけ、それ以外はたぶん合計2台まで
外部でいけるんじゃね

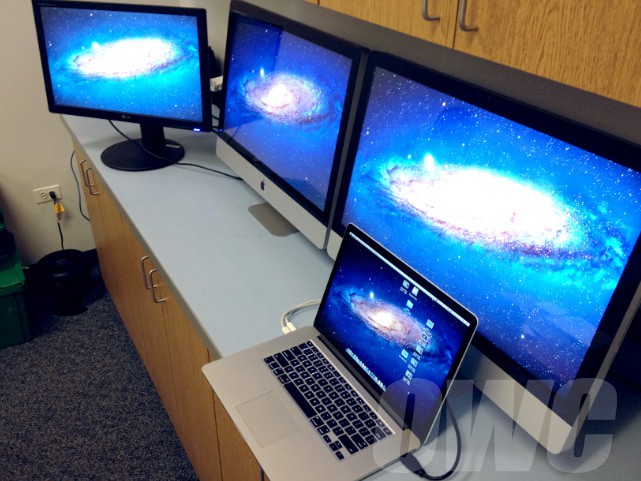

MacBook Pro Retina 15″はHDMI含めて合計3台までいけるようだw

img3-thunderbolt_controller
http://blog.macsales.com/14241-macbook-pro-15-with-retina-display-can-run-3-external-displays

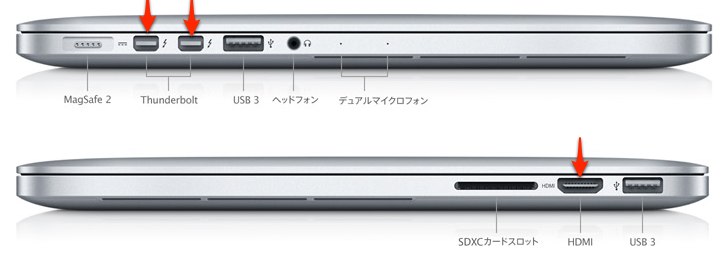

*MacBook Pro with Retina Display 15インチモデルにはHDMIと2つのThunderboltポートがあるため。

関連リンク:MacBook Pro (Retina) – Apple技術仕様
img8-thunderbolt_controller

15: 名称未設定 2013/04/12(金) 21:41:52.61 ID:QfXHf6Ct0

>>14
現行のThunderboltコントローラーはDP1系統しか取り出せないから
USB→HDMI変換でもしてない限り無理だと思う。

*DP = Display Port

17: 名称未設定 2013/04/12(金) 22:17:15.57 ID:wnOAZ8Pb0

>>15
最初のLight RidgeコントローラでもTB 20Gbps x4つ+DP x2つまで同時に可能
だから内蔵GPUが何台まで外部に対応できるかだどうかだと思われ

18: 名称未設定 2013/04/12(金) 22:52:22.72 ID:QfXHf6Ct0

>>17
Thunderbolt DisplayにDPのモニターが繋がらない理由と同じで
デバイスとしてはDP Sourceは一個しか取り出せないすよ。


img1-thunderbolt_controller_comparison
http://cdn.macrumors.com/article-new/2012/04/thunderbolt_controller_comparison.jpg

19: 名称未設定 2013/04/13(土) 00:08:52.85 ID:OBqbQ2I10

>>18

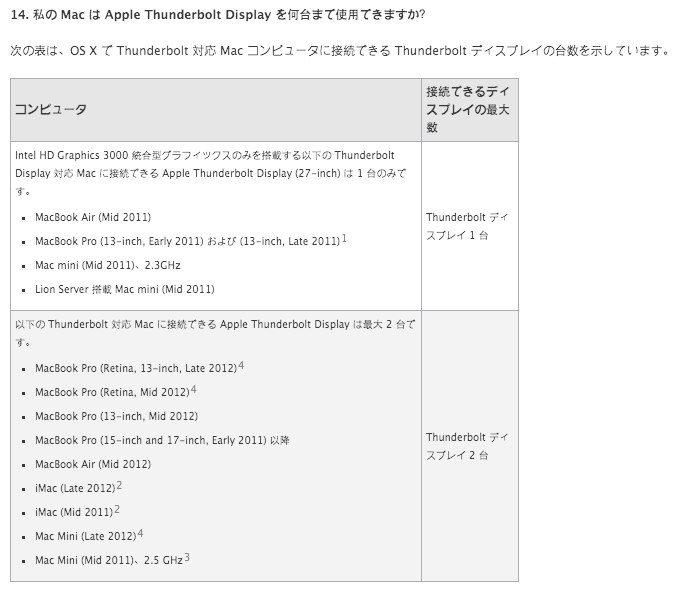

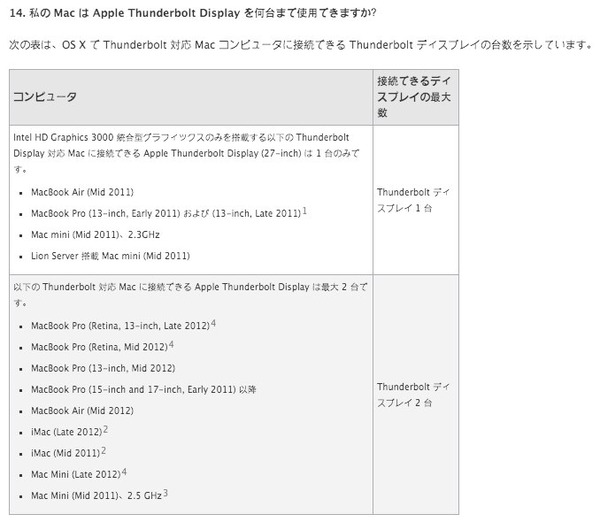

なるほどね、アップルが言う最大2台繋がるってのは、
あくまでApple Thunderbolt Displayを2台繋げた場合か
ここに記載されてた
img2-thunderbolt_controller
http://support.apple.com/kb/HT5219?viewlocale=ja_JP#dispnum

20: 名称未設定 2013/04/13(土) 17:24:45.42 ID:6t6SVpP20

>>15-19
Thunderbolt Displayを除いて一つのThunderboltからは
一つのディスプレイしか繋がらないのね
参考になった

21: 名称未設定 2013/04/14(日) 07:44:40.25 ID:8NHVOtErP

AppleのモニタがThunderboltモニタで他社モニタは単にDPモニタって事か
そのうちナナオあたりが2枚おk仕様で出すんじゃね

22: 名称未設定 2013/04/14(日) 17:14:33.52 ID:l2TYmL5i0

Apple Thunderbolt DisplayはPCIe互換のほうで繋げてるって事でいいのかな
グラボ用外付けTBケースも出てるけどあれに近い感じかね?

GPUはMac内蔵の使ってるぽいし、ちとそこら辺の構造がよく判らん

23: 名称未設定 2013/04/14(日) 19:47:34.90 ID:gQqC7rqP0

いやApple Thunderbolt Displayはモニター部はDP1.1a互換で、
USBやfirewireのIFはPCIe互換で接続。

24: 名称未設定 2013/04/14(日) 21:18:13.23 ID:l2TYmL5i0

>>23
じゃあ2011のMBP15/17にApple Thunderbolt Displayを
2台接続可能ってのはどういう風にやってるの
TBは1つしか付いてない機種だから接続は2台のチェーンしかないんで
そこらへんが判らんのだよな。アップルの独自仕様?

img5-thunderbolt_controller

img4-thunderbolt_controller
関連リンク:MacBook Pro(15-inch, Early 2011) – Apple技術仕様

25: 名称未設定 2013/04/14(日) 22:00:06.53 ID:gQqC7rqP0

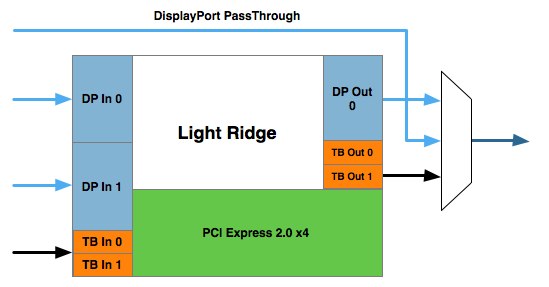

MBP2011出使われているThunderboltコントローラーはLightRight(*1)というやつで
GPUからの2系統のDP出力を接続してThunderboltにカプセル化して流すことができる。
Thunderbolt Display側のコントローラーではそれの一系統を取り出してモニター出力
し、残りの一系統はダウンストリーム側のThunderboltポートにThunderboltのまま流がし、
もう一台のThunderbolt Displayで処理することができる。

img6-thunderbolt_controller
詳しくは>>7の技術資料のIDF資料を見るといいよ。


*1
.正しくはLight Ridge
関連リンク:
Thunderbolt技術要約(PDF) – Intel
The Apple Thunderbolt Display Review – AnandTech
